Actionneur linéaire miniature 12V - Petit - Progressive Automations

Description

PA-14 Caractéristiques

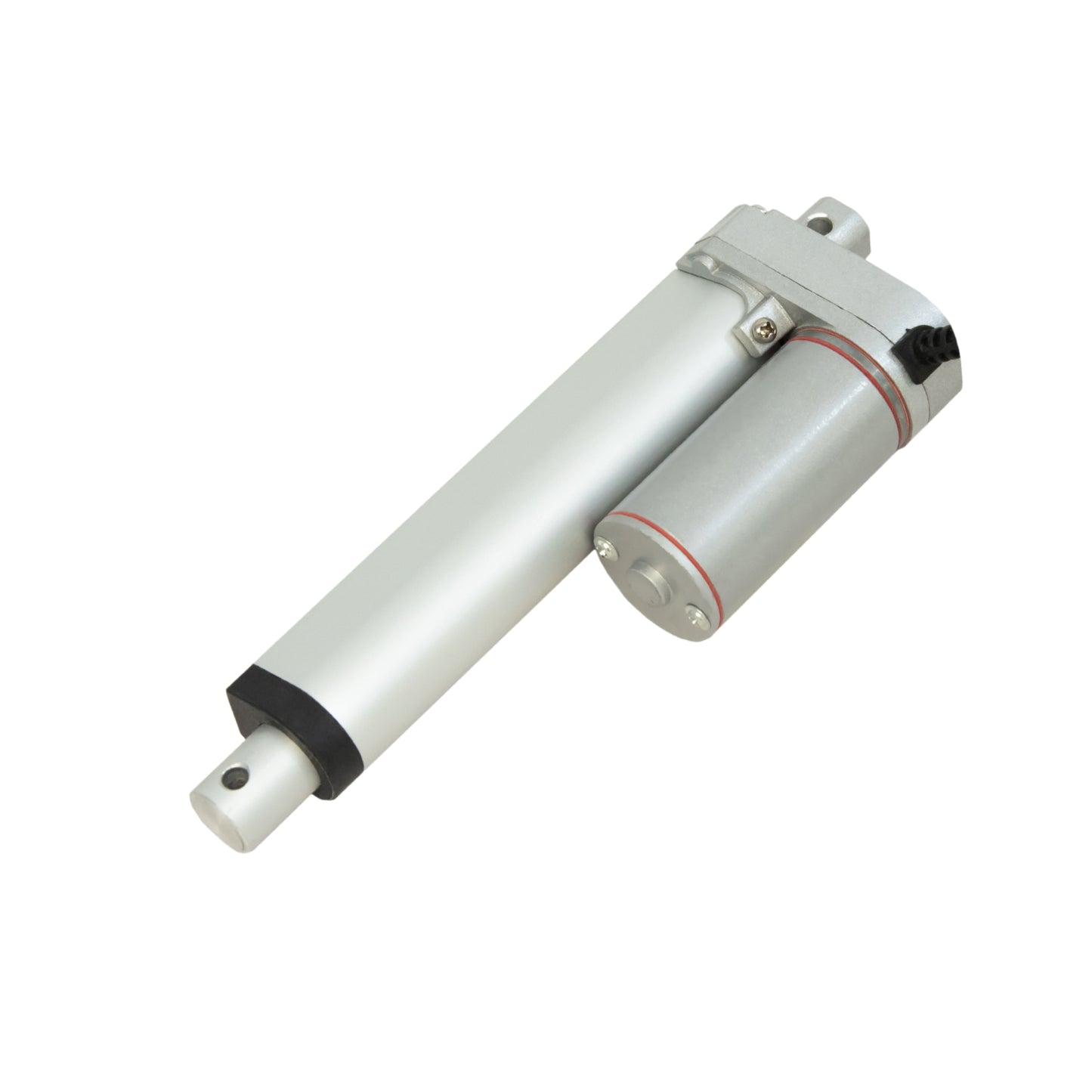

Le mini-actionneur linéaire PA-14 utilise un concept fondamental de mouvement linéaire dans un caisson compact. L'actionneur à faible courant et à force moyenne est idéal pour l'automatisation, l'ébénisterie, l'agriculture et la robotique. Pour une liste complète des spécifications, des options de personnalisation et des dessins dimensionnels, veuillez consulter notre fiche technique PA-14.

OPTIONS DE FIXATION :

Le support BRK-14 , conçu pour le mini actionneur linéaire, permet une installation simple. Pour des informations et des spécifications plus détaillées, veuillez consulter notre page de produits de supports.

SYSTÈMES DE COMMANDE:

La faible consommation de courant permet une connectivité avec la plupart de nos systèmes de contrôle. Pour plus d'informations sur nos boîtiers de contrôle plug-n-play et nos micro-contrôleurs, veuillez consulter notre page sur les systèmes de commande .

Tableau de comparaison des actionneurs

Parcourir plus d'actionneurs Trouvez le bon actionneur

Options personnalisées

Vous recherchez un actionneur mais les spécifications ne correspondent pas exactement à ce dont vous avez besoin ? Nous avons une longue liste de capacités de personnalisation pour vous assurer d'obtenir exactement ce dont vous avez besoin pour votre projet. Téléchargez la fiche technique de ce produit et découvrez vos options de personnalisation !

Obtenez gratuitement le guide de l'actionneur

Vue d'ensemble

PA-14 Caractéristiques

Le mini-actionneur linéaire PA-14 utilise un concept fondamental de mouvement linéaire dans un caisson compact. L'actionneur à faible courant et à force moyenne est idéal pour l'automatisation, l'ébénisterie, l'agriculture et la robotique. Pour une liste complète des spécifications, des options de personnalisation et des dessins dimensionnels, veuillez consulter notre fiche technique PA-14.

OPTIONS DE FIXATION :

Le support BRK-14 , conçu pour le mini actionneur linéaire, permet une installation simple. Pour des informations et des spécifications plus détaillées, veuillez consulter notre page de produits de supports.

SYSTÈMES DE COMMANDE:

La faible consommation de courant permet une connectivité avec la plupart de nos systèmes de contrôle. Pour plus d'informations sur nos boîtiers de contrôle plug-n-play et nos micro-contrôleurs, veuillez consulter notre page sur les systèmes de commande .

Tableau de comparaison des actionneurs

Parcourir plus d'actionneurs Trouvez le bon actionneur

Options personnalisées

Vous recherchez un actionneur mais les spécifications ne correspondent pas exactement à ce dont vous avez besoin ? Nous avons une longue liste de capacités de personnalisation pour vous assurer d'obtenir exactement ce dont vous avez besoin pour votre projet. Téléchargez la fiche technique de ce produit et découvrez vos options de personnalisation !

Obtenez gratuitement le guide de l'actionneur

Force, Vitesse & Courant

Spécifications des produits

Longueur & Poids

Compatibilité des supports

Compatibilité des boîtiers de contrôle

Modèle	Sous-catégorie	Compatibilité des boîtiers de commande	Exigences d'intégration
Modèle PA-14	Sous-catégorie Entrée 12 Vcc	Compatibilité des boîtiers de commande PA-25, PA-31, PA-33, PA-CB1-4-12 Vcc (Avec AC-33-06), CBK-PA-CB30-2-I, CBK-PA-CB30-2-P, PA-CB31-1-12V24V (Avec AC-57-06)	Exigences d'intégration Veuillez tenir compte de la consommation électrique et consulter la fiche technique de chaque modèle pour connaître les valeurs nominales de tension et d'intensité. Pour plus d'informations, n'hésitez pas à contacter notre équipe d'ingénieurs ; nous serons ravis de vous aider.
Modèle PA-14	Sous-catégorie Entrée 24 Vcc	Compatibilité des boîtiers de commande PA-CB1-4-24 Vcc, (Avec AC-33-06), CBK-PA-CB30-2-I, CBK-PA-CB30-2-P, PA-CB31-1-12V24V (Avec AC-57-06)	Exigences d'intégration Veuillez tenir compte de la consommation électrique et consulter la fiche technique de chaque modèle pour connaître les valeurs nominales de tension et d'intensité. Pour plus d'informations, n'hésitez pas à contacter notre équipe d'ingénieurs ; nous serons ravis de vous aider.

Informations techniques

Le respect d'un ensemble de normes est crucial pour les entreprises afin de s'assurer que leurs produits et services peuvent atteindre un niveau de qualité qui favorise la satisfaction de la clientèle. Chez Progressive Automations, nous ne visons que le meilleur pour nos clients et nous nous efforçons d'apporter des améliorations continues. Pour cette raison, nous sommes ravis d'annoncer que Progressive Automations est désormais certifié ISO 9001:2015 !

Une qualité à laquelle vous pouvez faire confiance – En savoir plus

Fiches techniques

Manuel d'utilisation PA-14

User Manual for PA-14

View

PDF

Modèles 2D/3D

Modèles 3D

Différentes longueurs de course des modèles CAO sont disponibles sur demande, veuillez nous envoyer un courriel à l'adresse suivante : sales@progressiveautomations.com

Base de connaissances

Vidéo et articles

Vidéos

Articles de blog connexes:

How to Pick the Right Power Supply for Your Linear Actuator

Comment choisir la bonne alimentation pour votre actionneur linéaire

29 septembre 2021Adam Morissette

Il est essentiel de choisir la bonne alimentation pour votre actionneur linéaire électrique . Mêm...

Apprendre encore plus

Photo d'un groupe de personnes avec des ailes de concert automatisées

Projet client : ailes de concert automatisées

27 mai 2020Loureal Agustin

Génération d'idées Brian Szeredy et Brian Scanlon, aussi connus sous le nom de « The Brian's ...

Apprendre encore plus

FAQ

Pourquoi le PA-01 est-il une meilleure alternative au PA-14 ?

LePA-01L'actionneur est une mise à niveau de nouvelle génération de l'actionneurPA-14Offrant des performances accrues, une durabilité améliorée et un fonctionnement plus silencieux et moins vibrant, le PA-01 supporte des charges dynamiques supérieures (jusqu'à 102 kg contre 68 kg pour le PA-14) et fonctionne à des vitesses plus élevées (jusqu'à 9 cm/s). Le PA-01 conserve les mêmes dimensions de montage et la même longueur pour un remplacement aisé et propose en option un capteur à effet Hall pour les applications exigeant un contrôle précis de la position. Bénéficiant d'un indice de protection IP65 (contre IP54 pour le PA-14), le PA-01 est mieux adapté aux environnements exigeants tout en conservant une compatibilité avec une course de 25 mm à 1016 mm.

Quels sont les cas d'utilisation typiques du mini-actionneur linéaire PA-14 ?

Les cas d'utilisation populaires du mini actionneur linéaire PA-14 comprennent la domotique, les réglages automobiles, la robotique compacte et l'automatisation industrielle, où une force modérée dans une taille d'actionneur compacte est requise.

Quels types d'options de retour d'information sont disponibles pour l'actionneur PA-14 ?

Le PA-14 est disponible en tant qu'actionneur à retour d'information sous le modèle PA-14P, fournissant un retour d'information potentiométrique pour les applications nécessitant une surveillance de l'actionneur.

Le PA-14 est-il compatible avec Arduino ou d'autres systèmes de contrôle ?

Oui, le PA-14 est un actionneur linéaire prêt à l'emploi qui peut être intégré à divers boîtiers de commande acceptant le connecteur Molex à 2 broches, tout en disposant d'un fonctionnement simple de moteur CC à balais à 2 fils pour des configurations de commande personnalisées faciles.

Quels supports de montage sont compatibles avec le PA-14 et comment simplifient-ils l'installation ?

Le PA-14 est compatible avec les supports BRK-14 ou BRK-01-U pour l'avant et l'arrière, et offre des options de montage pour le carter d'arbre grâce au BRK-03 (pour les courses de 2 pouces et plus). Ces supports simplifient l'installation grâce à des solutions de fixation sûres et flexibles, fournies avec toutes les vis et goupilles nécessaires pour un montage rapide.

L'actionneur PA-14 peut-il être personnalisé pour répondre à des exigences spécifiques en matière de longueur de course ou de force ?

Oui, le PA-14 peut être commandé sur mesure pour des options de longueur de course d'actionneur spécifiques et des valeurs de force différentes du modèle standard.

Articles suggérés

Parcourir plus:

Mini Actionneurs

Tension	12 Vcc	12 Vcc	12 Vcc	24 Vcc	24 Vcc
Force dynamique	35 lb	50 lb	150 lb	50 lb	150 lb
Force statique	35 lb	50 lb	150 lb	50 lb	150 lb
Vitesse - Sans charge	2,00 po/s	1,14 po/s	0,37 po/s	1,14 po/s	0,37 po/s
Vitesse - Pleine charge	1,38 po/s	0,83 po/s	0,28 po/s	0,83 po/s	0,28 po/s
Courant - à vide	1,0 A	1,0 A	1,0 A	0,5 A	0,5 A
Courant - Pleine charge	5.0 A	5.0 A	5.0 A	2,5 A	2,5 A

Tension d'entrée :	12 Vcc, 24 Vcc
Accident vasculaire cérébral:	1 po à 40 po
Retour:	Facultatif
Cycle de service :	25%
Protection contre les intempéries :	IP54
Protection contre les surcharges :	Aucun
Température de fonctionnement :	-5ºC à 65ºC (23ºF à 149ºF) (Standard), -25ºC à 65ºC (-13ºF à 149ºF) (Personnalisable)
Bruit de fonctionnement :	<45 dBA
Interrupteur de fin de course :	Intégré (non réglable)
Longueur du câble :	40 po
Connecteur :	Molex Mini-Fit Jr 2 broches
Dimensions du trou de fixation avant :	0,25 po
Dimensions du trou de fixation arrière :	0,25 po
Type d'actionneur :	Mini
Type de moteur :	Moteur CC à balais
Type de vis :	ACMÉ
Matériau de la tige de course :	Alliage d'aluminium
Matériau du boîtier :	Alliage d'aluminium 6062
Matériau des engrenages :	Polyformaldéhyde (35 lb seulement), alliage d'acier de métallurgie des poudres
Certifications :	CE, RoHS
Supports de montage compatibles :	BRK-14, BRK-03

Stroke Length	Retracted Hole-to-Hole Length	Extended Hole-to-Hole Length	Weight
1"	5.13"	6.13"	1.50 lbs
2"	6.13"	8.13"	1.60 lbs
3"	7.13"	10.13"	1.70 lbs
4"	8.13"	12.13"	1.75 lbs
6"	10.13"	16.13"	1.95 lbs
8"	12.13"	20.13"	2.10 lbs
9"	13.13"	22.13"	2.25 lbs
10"	14.13"	24.13"	2.30 lbs
12"	16.13"	28.13"	2.50 lbs
18"	22.13"	40.13"	3.00 lbs
24"	28.13"	52.13"	3.50 lbs
30"	34.13"	64.13"	4.00 lbs
40"	44.13"	84.13"	4.85 lbs

Nom du produit	Modèle d'actionneur	Supports de montage compatibles	Accessoires en option
Mini actionneur linéaire	PA-14	BRK-14 BRK-01-U BRK-21 BRK-22 BRK-03 (longueurs de traits de 2 po ou plus)
