Les héliostats et les panneaux solaires figurent parmi les dispositifs les plus importants pour la production d'énergie solaire renouvelable et la réduction de l'empreinte carbone. Bien que ces deux technologies soient utilisées dans les systèmes d'énergie solaire, elles ont des objectifs différents et des caractéristiques distinctes, offrant des avantages différents selon les conditions. Cet article abordera les aspects importants du suivi des héliostats par des actionneurs linéaires industriels, tels que leurs avantages, leurs cas d'utilisation idéaux et les spécifications essentielles à prendre en compte.
Comparaison des héliostats et des panneaux solaires
Les héliostats et les panneaux solaires sont deux technologies utilisées dans les systèmes d'énergie solaire, mais elles ont des applications et des caractéristiques distinctes. Un héliostat est un dispositif qui utilise des miroirs pour suivre la course du soleil et concentrer la lumière solaire sur une cible précise, comme un récepteur central. Les héliostats sont couramment utilisés dans les centrales solaires thermodynamiques (CSP), où la lumière solaire concentrée est utilisée pour produire de l'électricité ou de la chaleur. Ces systèmes sont généralement de grande envergure et nécessitent un espace important ; ils sont particulièrement performants dans des zones comme les grands déserts. L'utilisation d'héliostats requiert moins d'infrastructures que l'intégration de panneaux solaires sur une surface équivalente. Les héliostats atteignent également des niveaux de concentration bien supérieurs à ceux des panneaux solaires, ce qui peut engendrer des températures et une production d'énergie plus élevées.
Les panneaux solaires convertissent directement la lumière du soleil en électricité grâce à des matériaux semi-conducteurs et deviendront la solution la plus courante pour les applications résidentielles, commerciales et les centrales électriques. Leur polyvalence permet une installation sur les toits, au sol ou une intégration plus compacte aux matériaux de construction. Comparés aux héliostats, les panneaux solaires présentent une concentration de rayonnement plus faible tout en produisant de l'électricité efficacement. Le choix entre héliostats et panneaux solaires dépend de l'application spécifique, de l'espace disponible, des contraintes budgétaires et de la production d'énergie souhaitée.
Comment les héliostats sont utilisés

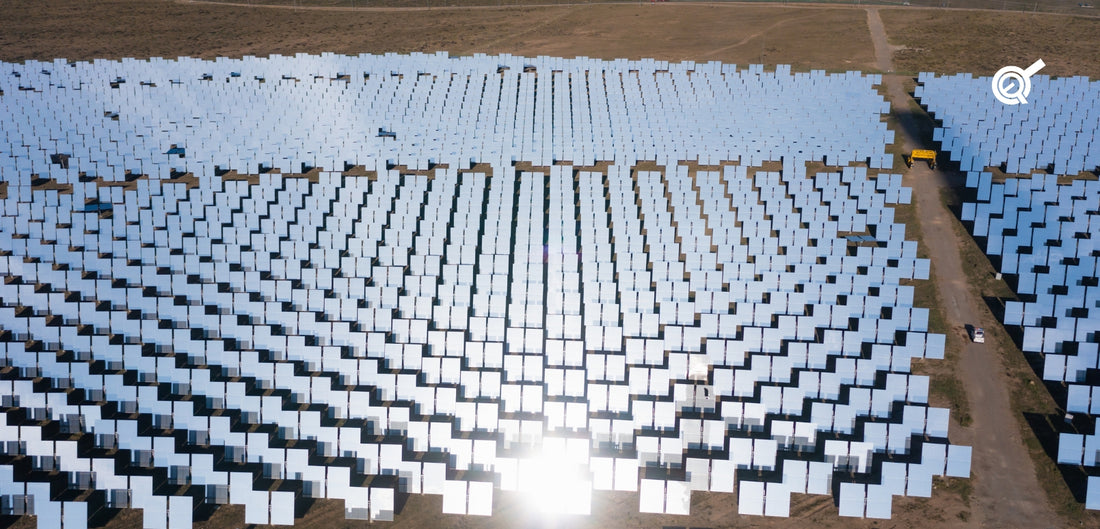

En ajustant en permanence la position de leurs miroirs, les héliostats veillent à ce que la quantité maximale de lumière solaire soit dirigée vers un récepteur central tout au long de la journée. Ceci permet d'optimiser l'efficacité de la captation et de l'utilisation de l'énergie solaire par le récepteur central, qui est chargé de convertir la lumière solaire réfléchie en énergie thermique ou en électricité, notamment dans un système photovoltaïque.
- panneau solaire
- capteur solaire thermique
- four solaire
- cuiseur solaire
- tour solaire
Fours solaires
Souvent utilisé avec des héliostats, un four solaire est une structure chauffante fermée qui utilise l'énergie solaire concentrée pour produire de la chaleur. Il peut être constitué de grands miroirs paraboliques appelés « concentrateurs », mais on le trouve également associé à un ensemble de miroirs héliostats qui concentrent la lumière du soleil sur un point central ou récepteur. Dans des conditions optimales, la lumière solaire concentrée peut atteindre des températures très élevées, supérieures à 3 500 °C. Cela permet d'utiliser le four solaire pour diverses applications, telles que :
- fluides caloporteurs
- fusion des métaux
- production de vapeur/turbines à vapeur
- produire de l'électricité
Cuisinières solaires
Les cuiseurs solaires se déclinent en différents modèles, notamment les cuiseurs à caisson, les cuiseurs paraboliques et les cuiseurs à panneaux. Ces modèles présentent des similitudes avec les fours solaires, mais à plus petite échelle, en utilisant la lumière du soleil pour :
- faire bouillir de l'eau
- boissons pasteurisées
- cuisiner
- réchauffer d'autres aliments
Ils offrent une alternative durable et écologique aux méthodes de cuisson traditionnelles qui utilisent des combustibles fossiles. Solutions abordables et portables, les cuiseurs solaires sont utilisés dans les régions où l'accès à l'électricité ou au gaz est limité, ce qui les rend particulièrement avantageux dans les pays en développement.
Spécifications importantes des actionneurs dans les héliostats
La rotation des héliostats peut être assurée par un système à un ou deux axes, actionné par des actionneurs ou des réducteurs d'orientation – un ensemble de composants capables de supporter des charges radiales et axiales et de transmettre le couple nécessaire à la rotation. Les actionneurs linéaires électriques sont couramment utilisés dans les systèmes de suivi solaire des panneaux solaires et des héliostats. Dans certains cas, les systèmes de suivi solaire peuvent combiner actionneurs et réducteurs d'orientation ; toutefois, les spécifications essentielles à tester et à prendre en compte pour ces systèmes d'entraînement sont les suivantes :
- Évaluation de la force
- Indice de protection contre les infiltrations (IP)
- Options de commentaires
- dimensions physiques
Évaluation de la force

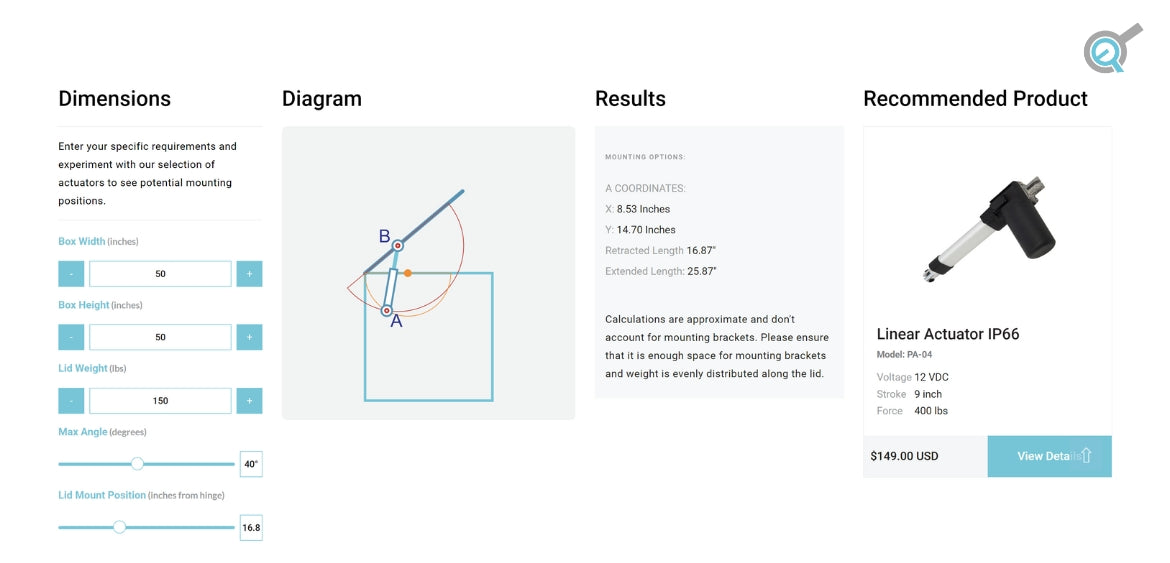

Choisir la force adaptée aux actionneurs linéaires électriques est crucial pour garantir un fonctionnement optimal et une longue durée de vie. Nous recommandons de calculer la force requise pour votre application avant tout achat. Les applications solaires n'exigent pas de vitesses de déplacement élevées, mais peuvent souvent tirer profit d'une force nominale importante. Outre une robustesse structurelle accrue, une force nominale élevée, généralement présente dans les actionneurs linéaires industriels, garantit un couple suffisant pour positionner correctement vos héliostats, même en cas de fortes rafales de vent.
Protection contre les infiltrations
Un indice de protection (IP) suffisant garantit une durée de vie prolongée du produit en milieu humide. Nous recommandons un indice IP d'au moins IP66 pour les applications extérieures, notamment les héliostats. Notre gamme d'actionneurs propose des options avec des indices de protection allant de IP66 pour une utilisation extérieure jusqu'à IP68M dynamique/IP69K statique pour une immersion complète. Les unités certifiées IP66 conviennent à la plupart des applications extérieures, car elles résistent à la poussière et aux projections d'eau modérées. Les certifications de résistance aux UV et au brouillard salin, comme celles présentes sur notre actionneur linéaire PA-100 pour suiveur solaire, contribuent également à la longévité de l'unité dans les déserts ou les zones exposées au sel.
Options de commentaires

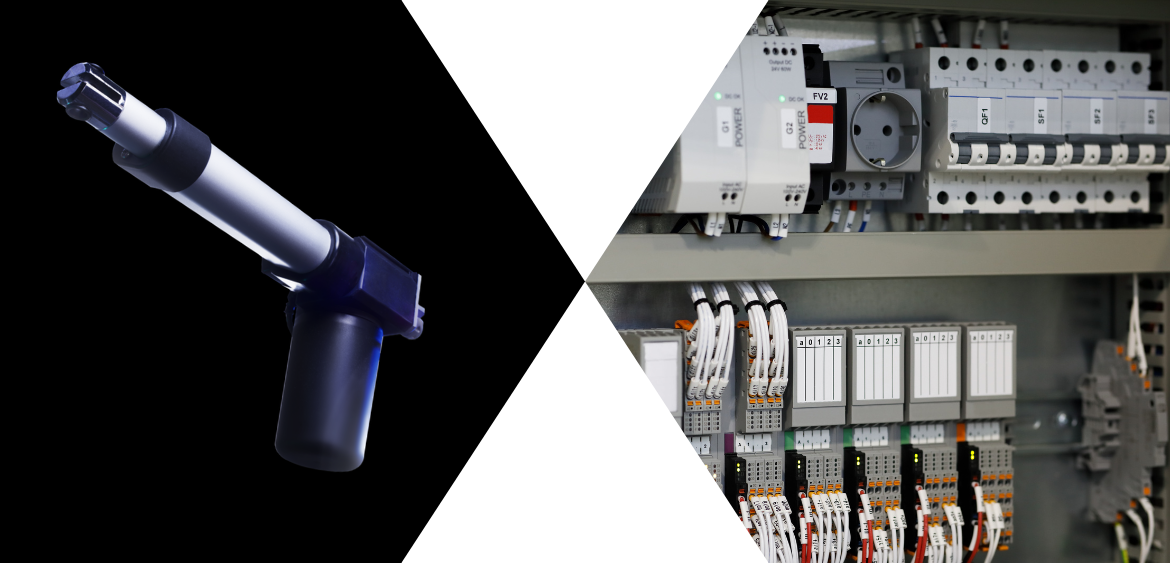

Certains systèmes d'héliostats préexistants peuvent nécessiter des actionneurs dotés d'un type de retour d'information spécifique pour fonctionner correctement avec leurs contrôleurs. Les interrupteurs de fin de course et les capteurs de position permettent d'éviter la surrotation ou l'endommagement de l'héliostat en fonctionnement. En effet, la détermination de la position d'un actionneur est utile pour les applications nécessitant le déplacement de plusieurs actionneurs à la même vitesse, la mémorisation de positions prédéfinies et/ou la collecte d'informations de position pour analyse par l'utilisateur. Lors du choix d'un actionneur, il est important de s'assurer qu'il dispose d'un retour d'information adapté pour garantir sa compatibilité avec votre système.
Dimensions physiques
Avant l'installation, il est important de vérifier que l'espace disponible peut accueillir l'actionneur en termes de longueur, largeur et hauteur. La dimension « entraxe » (H2H) de l'actionneur rétracté est la première mesure cruciale pour déterminer ses dimensions physiques. Cette mesure correspond à la distance entre le centre du trou de fixation arrière et le centre du trou de fixation avant. Il est essentiel de s'assurer que cette dimension corresponde à l'entraxe des trous de fixation arrière et avant de votre application. Nos actionneurs linéaires industriels sont disponibles en différentes tailles, du mini-actionneur industriel compact PA-09 au plus grand actionneur linéaire pour suiveur solaire PA-100, selon l'échelle requise pour vos héliostats.
Axe unique VS Double axe
Un système de suivi solaire mono-axe déplace les miroirs dans une seule direction, généralement d'est en ouest, suivant la course du soleil tout au long de la journée. Un système de suivi solaire bi-axe peut déplacer les miroirs horizontalement (d'est en ouest) et verticalement (de haut en bas), leur permettant ainsi de suivre la position du soleil non seulement pendant la journée, mais aussi tout au long de l'année, pour une efficacité globale accrue. Les systèmes mono-axe sont plus simples et moins coûteux que les systèmes bi-axe ; cependant, ces derniers offrent une meilleure efficacité sur l'ensemble de l'année.
Le choix entre les trackers mono-axiaux et bi-axiaux dépend généralement de facteurs tels que les exigences spécifiques du système d'énergie solaire, l'espace disponible, le budget et la production d'énergie souhaitée. Les trackers mono-axiaux conviennent généralement à la plupart des applications et offrent un bon compromis entre coût et performance. Les trackers bi-axiaux sont généralement plus performants lorsque la production d'énergie maximale est primordiale, comme dans les centrales solaires thermodynamiques ou les systèmes photovoltaïques à haut rendement. En définitive, la décision entre les trackers héliostats mono-axiaux et bi-axiaux doit reposer sur une évaluation minutieuse des exigences spécifiques de votre projet et une analyse coûts-avantages.
EN RÉSUMÉ
Les héliostats offrent de nombreux avantages en tant que solution énergétique propre et renouvelable permettant de réduire notre empreinte carbone. Associés à des actionneurs linéaires industriels, leur rentabilité, leur simplicité et leur capacité élevée de production d'énergie en font une option intéressante pour optimiser l'utilisation de l'énergie solaire dans les systèmes à grande échelle.
