Un système de levage pour téléviseur peut s'avérer utile pour dissimuler et protéger votre téléviseur des rayures, de la poussière et des chocs accidentels causés par les animaux domestiques ou les enfants. Ce mécanisme permet également un gain de place considérable en rangeant votre téléviseur lorsqu'il n'est pas utilisé. Avant d'installer notre système de levage, Chad de Broke OverLand avait déjà utilisé nos produits pour un système de levage de lit et une table de dînette dans son camping-car LMTV, ce qui lui avait permis d'optimiser l'espace. Dans cet article, Chad détaille les étapes d'installation de notre système de levage escamotable TY-05. Bien que le modèle TY-05 motorisé soit disponible avec différentes longueurs de course pour s'adapter à la taille de votre téléviseur, les étapes de montage et d'utilisation restent globalement les mêmes.
Vérifiez deux fois les pièces
Avant de construire votre propre support de télévision escamotable, nous tenons à vérifier que toutes les pièces nécessaires sont présentes et disponibles. Voici la liste des pièces incluses avec chaque support de télévision TY-05 :
- 1 actionneur linéaire de piste
- 1 colonne de support
- 6 sachets de quincaillerie
- 2 supports de fixation pour plafond
- 4 supports de fixation pour téléviseur
- 2 bras de support pour téléviseur 30 pouces
- 2 bras de support pour téléviseur 36 pouces
- 1 support de montage d'actionneur
- 1x Boîtier de commande
- 1 interrupteur à bascule
- 1 interrupteur de fin de course externe
- 1 télécommande sans fil
- 1 câble d'alimentation
- 1x Couvercle de plafond
- 1 manuel d'utilisation (également disponible sur notre site web)
Étape 1 : Installation des supports de fixation du téléviseur
La première étape, décrite à la page 5 de notre manuel d'utilisation, consiste à fixer les quatre supports de montage TV à l'arrière de votre téléviseur à l'aide des vis à tête fraisée Phillips M8 x 12 fournies dans le sachet P4. Certains téléviseurs présentent un logement plus profond que celui où ces vis ne peuvent pas s'insérer ; vous devrez donc vous procurer des fixations supplémentaires pour installer les supports de montage TV.
Serrez fermement les supports et mesurez la distance entre ces derniers et le bas de votre téléviseur à l'aide d'un mètre ruban. Dans le cas de Chad, le centre du support se situe à environ 29 cm (11,5 pouces) de la base. L'écart entre ses supports est également de 20 cm (8 pouces) dans cet exemple.
Étape 2 : Fixation des bras de support et de la colonne de support du téléviseur
On peut utiliser le bras de support TV de 30 ou 36 pouces, selon la largeur qui convient au téléviseur installé. La colonne de support comporte trois trous latéraux pour la fixation supérieure et quatre trous frontaux pour la fixation inférieure. En se référant aux mesures précédentes, Chad placera son premier bras de support TV à 11 pouces du bas. Le « U » du bras de support doit être orienté vers l'extérieur lorsqu'il est placé sur la colonne. Utilisez les quatre boulons M8 x 12, les écrous et les rondelles du sachet P3 pour fixer les bras de support TV à la colonne. Dans cet exemple, les écrous ne sont pas nécessaires car ils sont intégrés aux bras de support. Serrez à l'aide d'une clé Allen de 6 mm jusqu'à ce que le tout soit bien fixé. Pour le deuxième bras de support TV, Chad le place à 8 pouces de l'autre côté, conformément à ses mesures précédentes, avant de le fixer.
Étape 3 : Fixation des deux supports de couvercle de plafond au couvercle de plafond
Utilisez les quatre vis M5 x 12, les écrous et les rondelles du sachet P2 pour fixer le cache-plafond aux supports prévus à cet effet. Le cache-plafond comporte des fentes permettant d'y insérer les supports. Les vis se vissent de bas en haut. Le cache-plafond est légèrement ajustable en profondeur ; cependant, Chad les aura pour l'instant complètement déployés. Maintenez l'écrou avec une clé de 8 mm d'un côté tout en le serrant de l'autre avec un tournevis cruciforme à pointe moyenne jusqu'à ce qu'il soit bien fixé.
Étape 4 : Fixez le couvercle de plafond à la colonne de support
Utilisez les quatre boulons M8 x 18, les écrous et les rondelles du sachet P1 pour fixer le cache-plafond assemblé à la colonne de support. La colonne de support est un profilé en U orienté vers l'arrière, tandis que les supports du cache-plafond sont orientés vers l'avant. Insérez les boulons par l'arrière et placez une rondelle et un écrou sur l'avant. Le téléviseur de cet exemple mesurant 29 cm (11,5 pouces) jusqu'au bas, Chad choisit de positionner le centre à 30,5 cm (12 pouces) du haut afin que le bas de son téléviseur soit légèrement décalé par rapport au cache-plafond. Serrez ensuite fermement le boulon à l'aide d'une clé Allen de 6 mm tout en maintenant l'écrou avec une clé plate de 13 mm (1/2 pouce).
Étape 5 : Montage de l'actionneur linéaire de la voie
Utilisez le support de montage, la goupille et la goupille fendue du sachet P6 pour fixer la partie supérieure de votre actionneur linéaire Track. La partie inférieure est munie d'un support que vous devrez également fixer à l'aide de quatre vis à bois non fournies.
Étape 6 : Fixation de votre colonne de support à l’actionneur linéaire de la voie
Pour l'étape 6, il est recommandé d'être au moins deux. À partir du sachet P5, utilisez les quatre boulons M6 x 25 et les rondelles pour les petits trous extérieurs, ainsi que les deux boulons M10 x 25 et les rondelles pour les trous centraux, afin de fixer la colonne de support assemblée au vérin linéaire. Installez tous les boulons avant de les serrer afin de garantir un alignement correct.
Étape 7 : Configuration du système de contrôle
Lors de la configuration du système de commande, retirez le support de fixation, puis les capuchons anti-poussière des prises d'entrée 1, 2 et 5 du boîtier de commande. Vous pourrez ainsi utiliser l'interrupteur à bascule filaire, le capteur de fin de course externe filaire, ainsi que le vérin linéaire. Ce dernier se branche sur la prise 1, l'interrupteur à bascule sur la prise 2. La prise 5 est réservée au capteur de fin de course externe (optionnel).
Une fois le câblage terminé, fixez les connexions à l'aide du clip de retenue. Branchez ensuite le boîtier de commande à l'aide du câble d'alimentation. Lorsque le voyant vert situé sur le dessus du boîtier de commande s'allume, vous pouvez alors appairer la télécommande sans fil en maintenant enfoncées les flèches haut et bas tout en appuyant simultanément sur le bouton latéral du boîtier de commande pendant 10 secondes.
L'interrupteur à bascule peut être utilisé sans la télécommande sans fil si celle-ci est égarée ou si sa batterie est faible. Notre interrupteur de fin de course externe (en option) permet de régler la hauteur de déplacement du support de télévision. Si vous souhaitez que le support de télévision s'arrête à une certaine hauteur à cause du panneau de plafond fixé à votre barre de support, vous pouvez installer l'interrupteur de fin de course externe. Lors de l'installation du boîtier de commande dans vos combles, veillez à ce que les câbles ne gênent pas le déplacement du support.
Étape 8 : Installation de votre téléviseur sur l’ascenseur

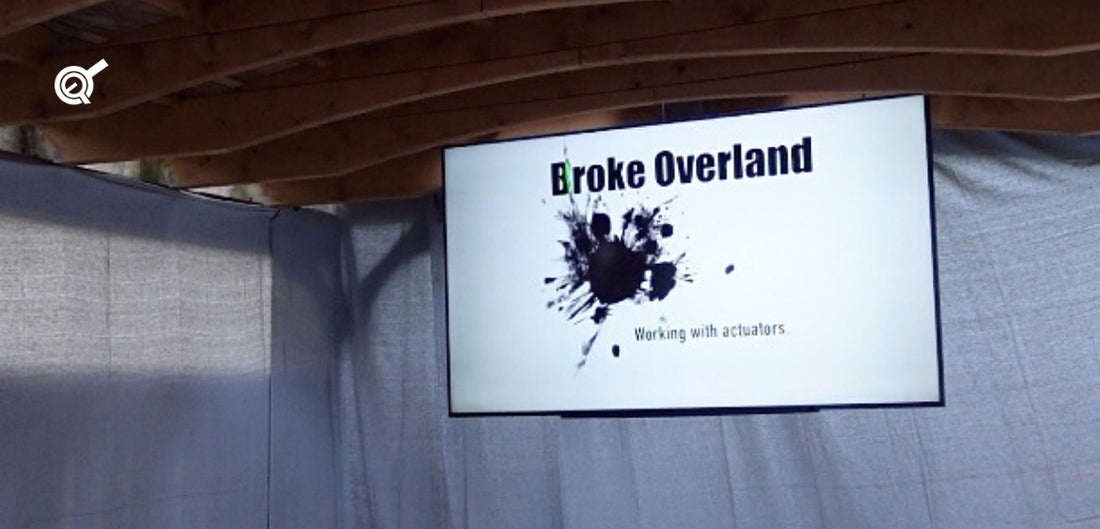

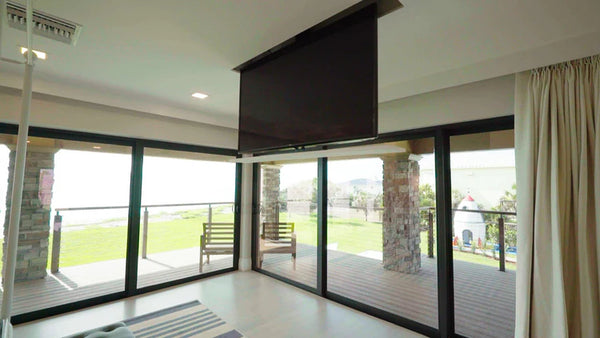

Pour cet exemple, Chad a prévu un emplacement au plafond pour le système de levage du téléviseur afin de donner une idée précise du rendu final. Il est recommandé d'être deux pour glisser le téléviseur sur les bras de support. Une fois votre système de levage escamotable assemblé, vous pouvez fixer les supports de fixation du téléviseur aux bras de support à l'aide des quatre vis moletées M5 du sachet P4.
Voilà, l'installation de notre support TV escamotable est terminée ! Bénéficiez de 5 % de réduction sur nos supports TV avec le code promo BROKEOVERLAND lors de votre commande ! Pour la vidéo d'installation complète, consultez le tutoriel de Chad ci-dessous :
EN RÉSUMÉ
Les supports de télévision permettent de protéger votre téléviseur des rayures, de la poussière et autres dommages accidentels. Le montage et l'utilisation de tous nos supports de télévision TY-05 sont très similaires, quelle que soit la taille choisie, et sont tout à fait réalisables. Avec quelques outils et en suivant nos instructions étape par étape, vous pourrez bientôt fabriquer vous-même votre support de télévision.
Merci à Chad d'avoir partagé son projet ! Nous espérons qu'il continuera à apprécier son nouveau système de levage de télévision escamotable !
Pour toute question concernant nos supports de télévision ou pour discuter plus en détail de nos produits, n'hésitez pas à nous contacter ! Experts dans notre domaine, nous serons ravis de vous aider.
