Actionneur linéaire sur rail électrique - Modèle PA-18 -

Q: Quels sont les principaux avantages d'un actionneur à rail par rapport à un actionneur linéaire à tige ?

Les actionneurs linéaires à rails possèdent une conception de montage fixe et un mouvement sans tige, ce qui en fait l'actionneur idéal pour les espaces restreints par rapport aux actionneurs à tige.

Q: Dans quels domaines l'actionneur de chenille PA-18 est-il le plus souvent utilisé ?

Le PA-18 est largement utilisé comme actionneur pour les systèmes coulissants que l'on retrouve dans les secteurs de l'automatisation générale, domestique et de bureau.

Q: Quels supports sont compatibles avec le PA-18 et en quoi les BRK-19 et BRK-01 diffèrent-ils en termes d'installation ?

Le PA-18 est compatible avec les supports BRK-19 et BRK-01, les supports BRK-19 étant conçus pour les points de montage sur la piste et sur l'extrémité, tandis que les supports BRK-01 offrent un montage pour l'extrémité arrière du moteur.

Q: Quels systèmes de commande sont pris en charge par l'actionneur PA-18 et comment est-il intégré dans les systèmes plug-and-play ?

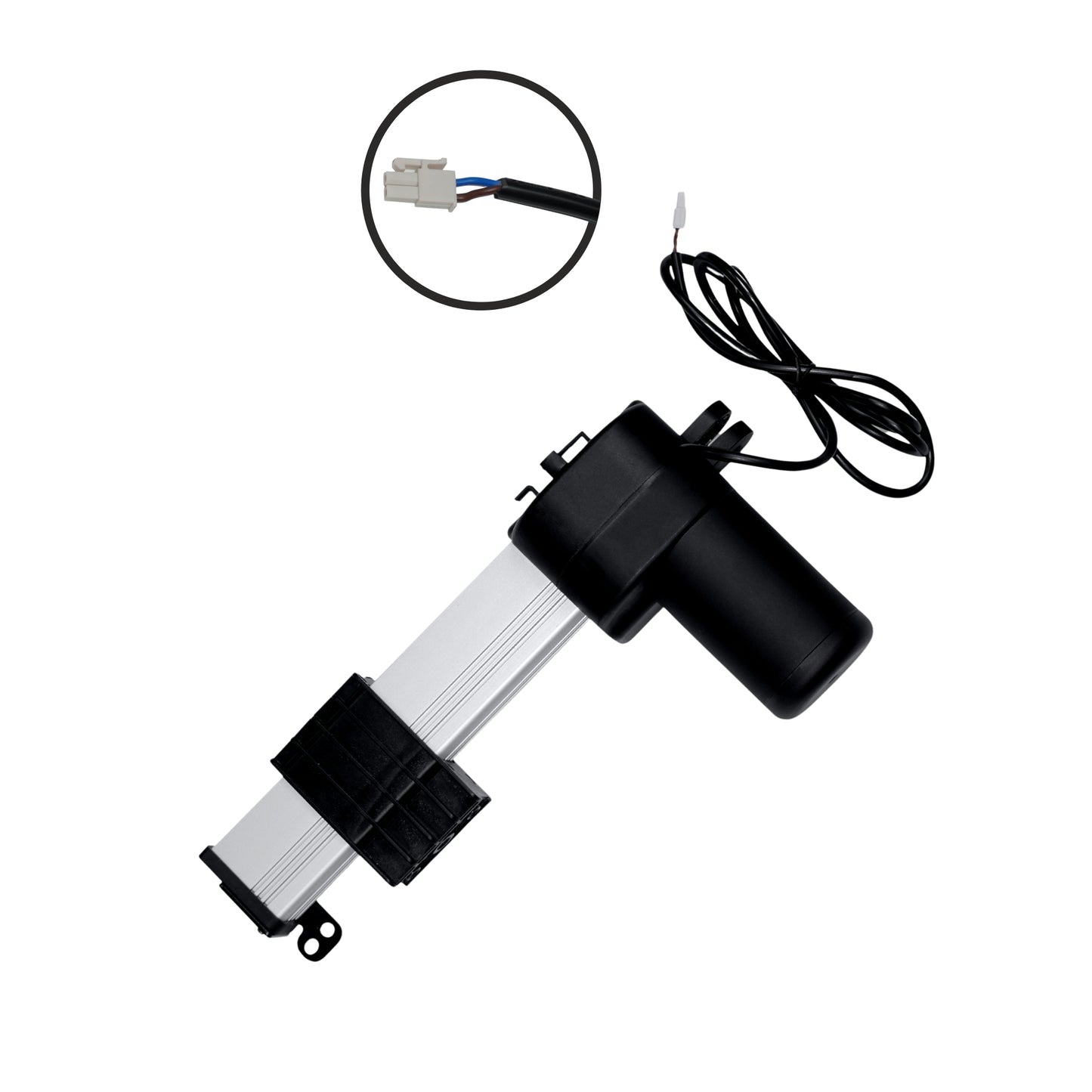

Le PA-18 est un actionneur linéaire plug-and-play qui prend en charge diverses boîtes de commande et options de câblage pour une intégration facile grâce au connecteur Molex Mini-Fit Jr à 2 broches.

Q: L'actionneur PA-18 est-il personnalisable en termes de longueur de course ou de retour de commande ?

Le PA-18 offre des options de personnalisation de l'actionneur pour répondre aux exigences spécifiques de l'application, notamment différentes options de course de l'actionneur de chenille et un retour d'information optionnel par capteur à effet Hall.

$168.99 CAD

Aperçu

[PA-18]

L'actionneur à rail PA-18 utilise un système de mouvement linéaire sur rail pour les applications nécessitant des points de fixation fixes et une course linéaire étendue. Sa conception unique permet au chariot mobile de se déplacer le long du corps de l'actionneur tandis que les points de fixation restent fixes, ce qui le rend particulièrement adapté aux systèmes d'automatisation compacts et aux applications où les actionneurs à tige extensible traditionnels ne sont pas idéaux.

Technologie

Aucune tige ne gêne le passage

Nothing extends into your design space — a guided carriage rides a fixed rail.

Parcourt toute la distance

Our largest fixed-length actuator-long travel from fixed mounting points.

Mouvement pour les agencements compacts

Slides panels and lifts beds where space is tight — rodless track design.

Calme au travail

Runs under 48 dBA — smooth enough for the office.

Itinéraire facile

60" cable included — routes clean and out of sight.

Caractéristiques

Force, Vitesse & Courant

L'actionneur linéaire sur rail PA-18 combine des points de fixation fixes et un mouvement linéaire fiable pour une large gamme de projets d'automatisation. Cet actionneur est couramment utilisé en automatisation générale et dans les applications domotiques et bureautiques où un mouvement contrôlé et une utilisation optimale de l'espace d'installation sont essentiels. Consultez le tableau Force, Vitesse et Courant pour comparer les configurations de performance disponibles. Pour les spécifications complètes, les options de personnalisation et les schémas dimensionnels, veuillez consulter la fiche technique du PA-18.

Voltage	12 Vcc
Dynamic Force	150 lb
Static Force	100 lb
Speed - No Load	1	50 po/s
Speed - Full Load	0	98 po/s
Current - No Load	2	5 A
Current - Full Load	8.0 A

Spécifications des produits

L'actionneur de rail PA-18 est conçu pour une intégration aisée dans les systèmes nécessitant des points de fixation fixes et un mouvement linéaire sur rail. Sa conception simplifie l'installation dans les applications où le corps de l'actionneur doit rester immobile tandis que le chariot se déplace sur toute la course disponible. Consultez le tableau des spécifications du produit pour connaître les dimensions, le cycle de service, la classification environnementale, le type de connecteur, les matériaux, les options de course et autres spécifications techniques.

Spécifications des produits

Input Voltage:

12 Vcc

Stroke:

2 po à 60 po

Feedback:

Optionnel

Duty Cycle:

20%

Overload Protection:

Aucun

Operational Temperature:

5ºC à 40ºC (23ºF à 104ºF)

Operating Noise:

<48 dBA

Limit Switch:

Intégré (non réglable)

Cable Length:

60 po

Connector:

Molex Mini-Fit Jr 2 broches

Front Mounting Hole Size:

0,26 po

Rear Mounting Hole Size:

0,40 po

Actuator Type:

Piste

Motor Type:

Moteur CC à balais

Screw Type:

ACME

Housing Material:

Alliage d'aluminium

Gear Material:

Polyformaldéhyde

Certifications:

CE, RoHS

Compatible Mounting Brackets:

BRK-19, BRK-01

Warranty:

18 mois

Longueur & Poids

Accessoires compatibles

Complétez votre système d'actionneur de chenille PA-18 avec des supports de montage et des composants de commande compatibles. Consultez les tableaux de compatibilité pour identifier les accessoires adaptés à la configuration d'actionneur choisie.

SUPPORTS DE FIXATION :

L'actionneur de chenille PA-18 est compatible avec le kit de fixation BRK-19 et le support de montage en T BRK-01. Ces options de montage facilitent l'installation de l'actionneur. Consultez les pages produits correspondantes pour obtenir des spécifications supplémentaires et des informations sur l'installation.

SYSTÈMES DE CONTRÔLE :

L'actionneur de voie PA-18 est compatible avec une gamme de systèmes de commande Progressive Automations. Consultez les tableaux de compatibilité pour sélectionner le contrôleur et les composants associés adaptés en fonction de la tension, du courant, du type de connecteur et des exigences de l'application.

Compatibilité des supports

Compatibilité des boîtiers de contrôle

Modèle	Sous-catégorie	Compatibilité des boîtiers de commande	Exigences d'intégration
Modèle PA-18	Sous-catégorie Entrée 12 Vcc	Compatibilité des boîtiers de commande : PA-25, PA-33, PA-CB1-4-12VDC (avec AC-33-06), CBK-PA-CB30-2-I, CBK-PA-CB30-2-P, PA-CB31-1-12V24V (avec AC-57-06), PA-CB20-1-12V24V	Exigences d'intégration : Veuillez tenir compte de la consommation électrique et consulter la fiche technique de chaque modèle pour connaître les valeurs nominales de tension et de courant. Pour plus d'informations, n'hésitez pas à contacter notre équipe d'ingénieurs ; nous serons ravis de vous aider.

Documentation technique

Le respect de normes établies est essentiel pour les entreprises afin de garantir que leurs produits et services répondent à un niveau de qualité propice à la satisfaction client. Chez Progressive Automations, nous visons l'excellence pour nos clients et nous nous efforçons d'améliorer constamment nos services. C'est pourquoi nous sommes fiers d'annoncer que Progressive Automations est désormais certifiée ISO 9001:2015 !

Qualité garantie

Fiches techniques

Fiche technique PA-18

Data Sheet for PA-18

View

Modèles 2D/3D

Différentes longueurs de course des modèles CAO sont disponibles sur demande, veuillez nous envoyer un courriel à l'adresse suivante : sales@progressiveautomations.com

Base de connaissances

Qualité ISO

FAQ

Quels sont les principaux avantages d'un actionneur à rail par rapport à un actionneur linéaire à tige ?

Les actionneurs linéaires à rails possèdent une conception de montage fixe et un mouvement sans tige, ce qui en fait l'actionneur idéal pour les espaces restreints par rapport aux actionneurs à tige.

Dans quels domaines l'actionneur de chenille PA-18 est-il le plus souvent utilisé ?

Le PA-18 est largement utilisé comme actionneur pour les systèmes coulissants que l'on retrouve dans les secteurs de l'automatisation générale, domestique et de bureau.

Quels supports sont compatibles avec le PA-18 et en quoi les BRK-19 et BRK-01 diffèrent-ils en termes d'installation ?

Le PA-18 est compatible avec les supports BRK-19 et BRK-01, les supports BRK-19 étant conçus pour les points de montage sur la piste et sur l'extrémité, tandis que les supports BRK-01 offrent un montage pour l'extrémité arrière du moteur.

Quels systèmes de commande sont pris en charge par l'actionneur PA-18 et comment est-il intégré dans les systèmes plug-and-play ?

Le PA-18 est un actionneur linéaire plug-and-play qui prend en charge diverses boîtes de commande et options de câblage pour une intégration facile grâce au connecteur Molex Mini-Fit Jr à 2 broches.

L'actionneur PA-18 est-il personnalisable en termes de longueur de course ou de retour de commande ?

Le PA-18 offre des options de personnalisation de l'actionneur pour répondre aux exigences spécifiques de l'application, notamment différentes options de course de l'actionneur de chenille et un retour d'information optionnel par capteur à effet Hall.

Perspectives du secteur

Article de blog

Télécharger le guide de test

Ce guide décrit les étapes essentielles et la procédure d'évaluation d'un actionneur. Une liste de contrôle est fournie pour garantir le respect de toutes les exigences.

Article de blog

Les 10 questions les plus fréquemment posées par nos clients OEM

Vous trouverez des FAQ utiles de la part des clients OEM concernant votre recherche d'un fournisseur de pièces. actionneurs linéaires électriques.

Vidéo

Découvrez avec des experts

Découvrez nos vidéos présentant notre gamme complète d'actionneurs linéaires, réalisées par notre équipe d'ingénieurs experts.

Longueur de course	Longueur entre trous (rétracté)	Longueur entre trous (déployé)	Poids
2 po	9,26 po	9,26 po	5,15 lb
4 po	11,26 po	11,26 po	5 35 lb
6 po	13,26 po	13,26 po	5 70 lb
8 po	15,26 po	15,26 po	5,95 lb
12 po	19,26 po	19,26 po	6 50 lb
16 po	23,26 po	23,26 po	7,05 lb
24 po	31,26 po	31,26 po	8,15 lb
30 po	37,26 po	37,26 po	8 90 lb
40 po	47,26 po	47,26 po	10 35 lb
50 po	57,26 po	57,26 po	11,20 lb
60 po	67,26 po	67,26 po	12,40 lb

Nom du produit	Modèle d'actionneur	Supports de montage compatibles	Accessoires en option
Actionneur linéaire guidé par rail - Retour d'information optionnel	PA-18	BRK-19 BRK-01 (côté moteur uniquement, modèles jusqu'à 400 lb)
