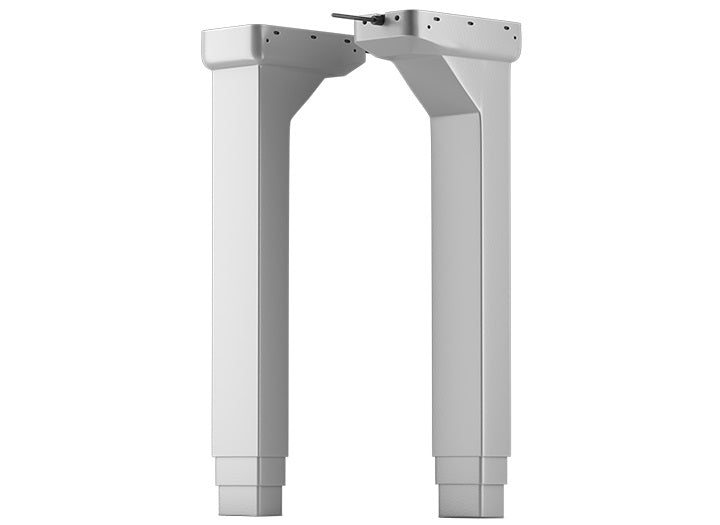

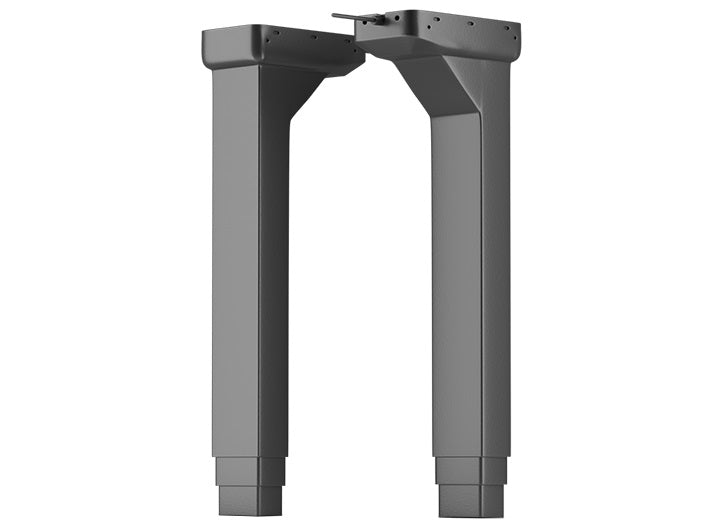

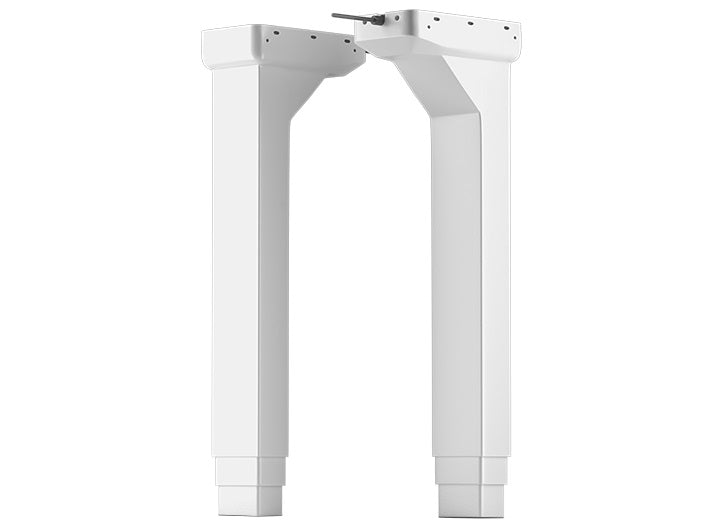

Ensemble de colonne de levage - 700 lb - Taille de course 25,5" - Diverses couleurs
Ensemble de colonne de levage - 700 lb - Taille de course 25,5" - Diverses couleurs

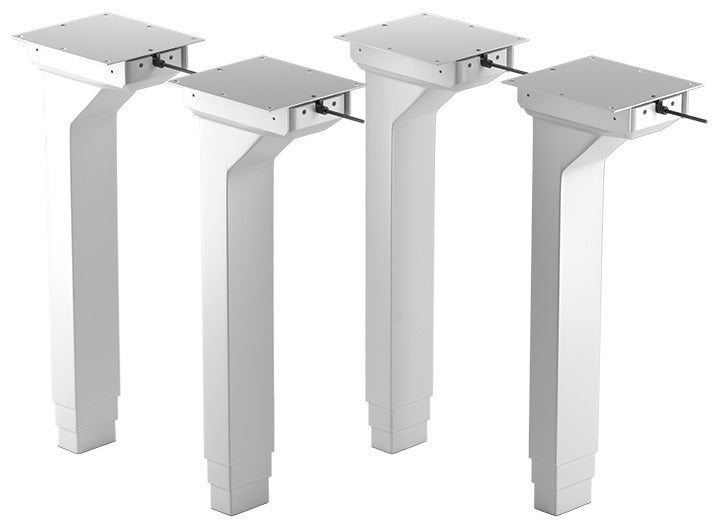

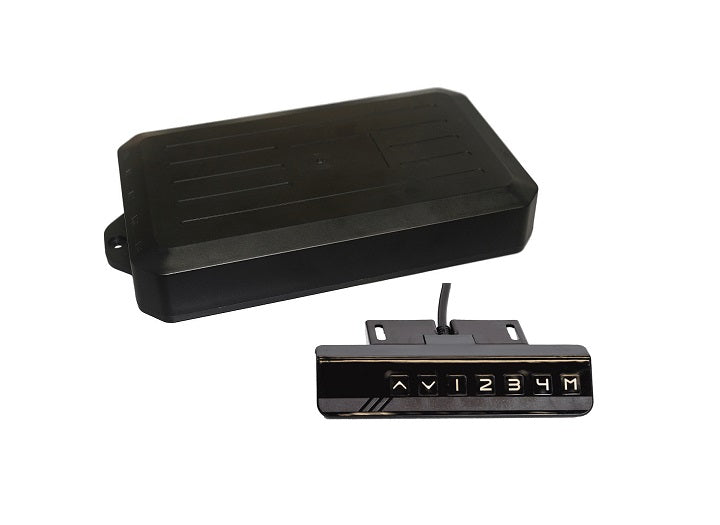

L'ensemble de colonnes de levage FLT-04 est un système de levage complet à quatre pieds. Il est livré avec tous les composants nécessaires pour construire un poste de travail debout automatisé ; tout ce dont vous avez besoin est une table . Le modèle à quatre pieds est parfait pour les postes de travail et les dessus de table plus grands. Il comprend une télécommande filaire avec commande de mouvement haut/bas, la possibilité d'enregistrer jusqu'à quatre positions de hauteur prédéfinies et un port de charge USB 5 V.
L'installation est une procédure simple à l'aide de notre manuel d'instructions PDF que vous pouvez trouver ici . Il comprend un guide étape par étape sur la façon d'installer et de fixer l'ensemble de table élévatrice à votre propre table personnalisée ainsi que des informations techniques importantes comme la procédure de réinitialisation et comment l'utiliser.
L'ensemble de colonnes de levage FLT-04 est un système de levage complet à quatre pieds. Il est livré avec tous les composants nécessaires pour construire un poste de travail debout automatisé ; tout ce dont vous avez besoin est une table . Le modèle à quatre pieds est parfait pour les postes de travail et les dessus de table plus grands. Il comprend une télécommande filaire avec commande de mouvement haut/bas, la possibilité d'enregistrer jusqu'à quatre positions de hauteur prédéfinies et un port de charge USB 5 V.
L'installation est une procédure simple à l'aide de notre manuel d'instructions PDF que vous pouvez trouver ici . Il comprend un guide étape par étape sur la façon d'installer et de fixer l'ensemble de table élévatrice à votre propre table personnalisée ainsi que des informations techniques importantes comme la procédure de réinitialisation et comment l'utiliser.
| Input Voltage | 120 VAC, 60 Hz |
| Output Voltage | 24 VDC |
| Stroke | 25.5" |
| Weight Capacity | 700lbs (175 lbs Per Leg) |
| Speed | 1.50"/sec |
| Height Range | 23.5” - 49” (without table top) |
| Duty Cycle | 10% Max. (2 mins on, 18 mins off) |
| Material | Steel |

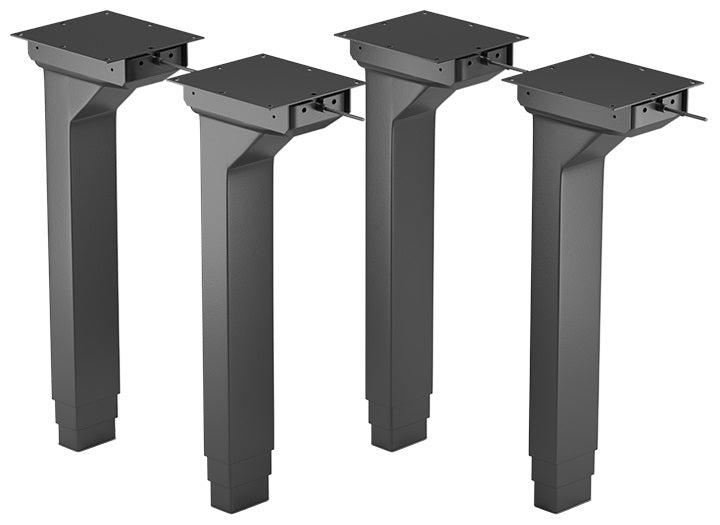

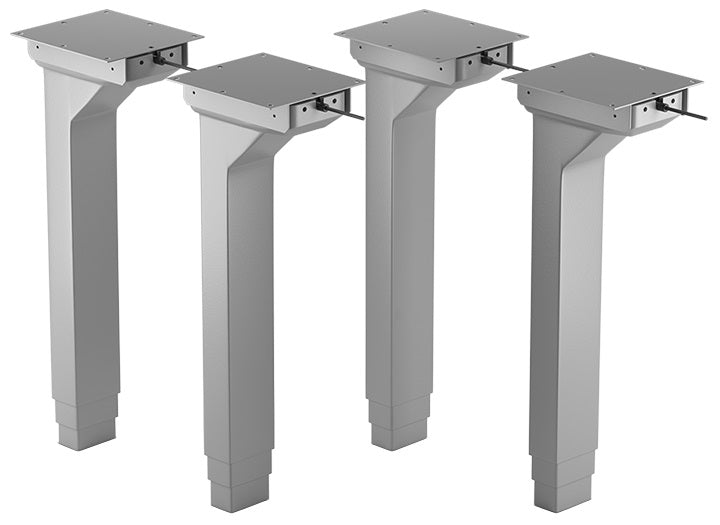

| Finish | Powder Coat - White(RAL9016), Black(RAL9005), Grey(RAL7045) |
| Certification | UL |
| Minimum Tabletop Size | 43"x 24" |
Le respect d'un ensemble de normes est crucial pour les entreprises afin de s'assurer que leurs produits et services peuvent atteindre un niveau de qualité qui favorise la satisfaction de la clientèle. Chez Progressive Automations, nous ne visons que le meilleur pour nos clients et nous nous efforçons d'apporter des améliorations continues. Pour cette raison, nous sommes ravis d'annoncer que Progressive Automations est désormais certifié ISO 9001:2015 !
Une qualité à laquelle vous pouvez faire confiance – En savoir plusFiches techniques

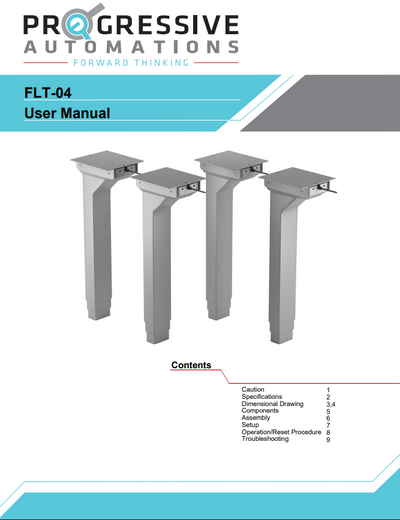

FLT-04 Manual
En fonction de votre application, vous devez prendre en compte différentes exigences techniques lors de la détermination de l' actionneur linéaire dont vous avez besoin. Ces exigences incluent la force, la course, la vitesse et les dimensions de montage. Pour des informations détaillées sur l'actionneur, vous pouvez vous référer soit à la fiche technique, soit au tableau des spécifications situé sur la page produit de l'actionneur sélectionné. Vous pouvez également nous contacter pour parler avec l’un de nos ingénieurs experts.
Le facteur de marche est la fraction de la période de fonctionnement pendant laquelle un actionneur linéaire peut rester actif. On peut calculer le facteur de marche d'un actionneur linéaire à l'aide de l'équation suivante : facteur de marche (%) = (temps d'activité de l'actionneur linéaire) / (temps d'une période de fonctionnement)
Par exemple : avec un cycle de service de 25 %, un actionneur peut fonctionner pendant 5 minutes en continu avant de devoir se reposer pendant 15 minutes avant de fonctionner.
La course est la distance de déplacement de la tige extensible. Pour trouver la longueur de course dont vous avez besoin, mesurez votre application de la position complètement rétractée à la position complètement déployée. La différence sera égale à la longueur de course dont vous avez besoin.
Nous recommandons toujours l'achat d'un actionneur dont la force nominale est supérieure à celle requise par l'application. En cas de doute sur la force requise, cet article peut vous aider à la calculer : Comment calculer la force pour trouver l'actionneur linéaire adapté
Oui, c'est possible. Cependant, cela dépend des unités que vous utilisez actuellement. Pour synchroniser les actionneurs, ils nécessitent un dispositif de rétroaction tel qu'un potentiomètre ou des capteurs à effet Hall. Pour plus d'informations, consultez ci-dessous certains de nos articles clés sur la synchronisation des actionneurs linéaires.
Contrôle de plusieurs actionneurs linéaires en même temps
Comment utiliser les boîtiers de contrôle FLTCON-2 et FLTCON-4 ?
Le boîtier de commande que vous choisissez doit être capable de fournir une tension et un courant suffisants à votre actionneur. Si vous n'êtes pas sûr des spécifications, veuillez nous contacter .
Vous pouvez également trouver des boîtiers de commande compatibles sur la page produit de votre actionneur linéaire sélectionné.
Le retour en arrière se produit lorsqu'un actionneur commence à glisser sous une charge, lorsqu'il est surchargé ou lorsque l'actionneur a été endommagé. Voir la vidéo.
Que signifient les valeurs de charge dynamique et statique ?La charge nominale dynamique est la quantité de poids qu'un actionneur peut tirer ou pousser en toute sécurité lorsqu'il est alimenté. La charge statique est le poids que l'actionneur peut supporter ou supporter sans reculer lorsqu'il n'est pas alimenté. Par exemple, disons simplement que vous avez un actionneur installé sur une fenêtre et que la charge statique de l'actionneur est de 100 lb, il pourrait subir un retour en arrière en cas de vent fort, ce qui signifie qu'il y aura plus de pression exercée sur l'actionneur, ce qui dépasser la charge nominale de 100 lb de l’actionneur.
Qu’est-ce que le chargement latéral ?Le chargement latéral se produit lorsque l'actionneur subit des forces provenant du plan latéral. Les actionneurs ne sont pas du tout destinés à gérer les forces latérales, donc s'ils subissent des forces latérales, cela endommagera probablement l'actionneur ou pliera la tige. Il est donc conseillé de ne jamais utiliser de forces latérales et de toujours s'assurer que l'actionneur est entièrement aligné ou synchronisé avec votre application, afin qu'il ne supporte aucune charge autre que la charge axiale. Voir la vidéo.
