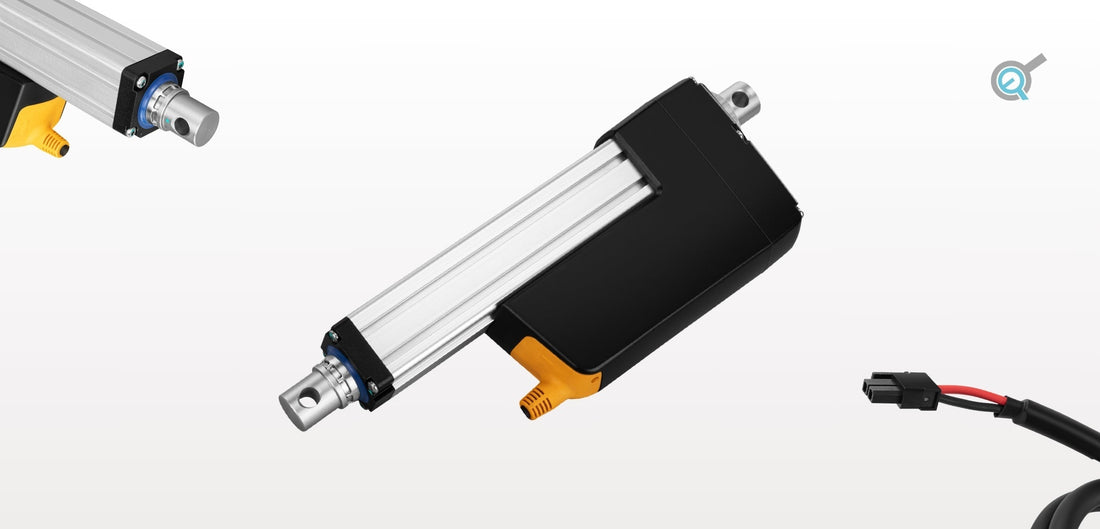

Face aux exigences de force extrême et aux environnements difficiles, tous les actionneurs ne sont pas à la hauteur. C'est pourquoi nous avons développé l'actionneur linéaire PA-HD3 Ultra High Force IP67, notre actionneur électrique le plus puissant à ce jour. Conçu pour les applications industrielles, cet actionneur offre une capacité de charge exceptionnelle, une protection IP67 contre les infiltrations et des fonctions de sécurité et de protection avancées. Cet article présente les points forts du nouvel actionneur linéaire PA-HD3 Ultra High Force IP67, ainsi que ses avantages, ses spécifications et ses applications concrètes.
Caractéristiques de conception qui distinguent le PA-HD3
Matériaux et technologies de haute protection Adapté à une utilisation extérieure Évaluations
Le PA-HD3 Ultra Haute Force IP67 Linéaire Actionneur offre les niveaux de force les plus élevés de notre gamme de actionneurs linéaires électriques et des capacités d'étanchéité statique dans une conception à vis à billesL'actionneur linéaire IP67 indice de protection contre les infiltrations Ce système offre un actionneur conçu pour une utilisation extérieure, capable de résister à la poussière et à l'immersion dans l'eau, même en conditions statiques difficiles. Sa plage de températures de fonctionnement, de -40 °C à 65 °C, garantit des performances fiables, même dans des environnements extrêmes.
Capacités de charge élevées et dispositifs de sécurité
L'arbre en acier inoxydable, le boîtier en aluminium et les engrenages métalliques lui permettent de pousser et de tirer jusqu'à 1730 kg et de supporter jusqu'à 2040 kg. Similaire à Actionneurs linéaires industriels haute force PA-13Le servomoteur de protection contre les surcharges PA-HD3 est également équipé d'un coupe-circuit électrique intégré, qui se déclenche à 25 A (12 V). Ce servomoteur à commande manuelle permet aux utilisateurs de modifier la course même en cas de coupure de courant. Pour plus de détails sur les valeurs de force et de vitesse disponibles pour les différentes tensions proposées, consultez notre documentation. le PManuel d'utilisation A-HD3.
|
Tension |
12 Vcc |
12 Vcc |
12 Vcc |
12 Vcc |
12 Vcc |
||
|
Force dynamique |
1124 lb |
1686 lb |
2248 lb |
3035 lb |
3822 lb |
||
|
Force statique |
1798 lb |
2248 lb |
2698 lb |
3372 lb |
4496 lb |
||
|
Vitesse - Sans charge |
1,1 po/s |
0,71 po/s |
0,55 po/s |
0,35 po/s |
0,26 po/s |
||
|
Vitesse - Pleine charge |
0,79 po/s |
0,51 po/s |
0,35 po/s |
0,26 po/s |
0,2 po/s |
||
|
Courant - à vide |
3,5 A |
3.0 A |
3.0 A |
2,5 A |
4.0 A |
||
|
Courant - Pleine charge |
22,0 A |
22,0 A |
22,0 A |
22,0 A |
17,3 A |
|
Tension |
24 Vcc |
24 Vcc |
24 Vcc |
24 Vcc |
24 Vcc |
||
|
Force dynamique |
1124 lb |
1686 lb |
2248 lb |
3035 lb |
3822 lb |
||
|
Force statique |
1798 lb |
2248 lb |
2698 lb |
3372 lb |
4496 lb |
||
|
Vitesse - Sans charge |
1,1 po/s |
0,71 po/s |
0,55 po/s |
0,35 po/s |
0,26 po/s |
||
|
Vitesse - Pleine charge |
0,79 po/s |
0,51 po/s |
0,35 po/s |
0,26 po/s |
0,2 po/s |
||
|
Courant - à vide |
1,75 A |
1,50 A |
1,75 A |
1,0 A |
1,0 A |
||
|
Courant - Pleine charge |
11,0 A |
11,0 A |
11,0 A |
11,0 A |
11,0 A |
Longueurs de course et personnalisations
|
Course |
4 po |
6 po |
8 po |
10 po |
12 po |
14 po |
16 po |
18 po |
24 po |
|
H2H rétracté |
13,06 po |
15,06 po |
17,06 po |
19,06 po |
23,02 po |
25,02 po |
27,02 po |
29,02 po |
36,99 po |
|
H2H étendu |
17,06 po |
21,06 po |
25,06 po |
29,06 po |
35,02 po |
39,02 po |
43,02 po |
47,02 po |
60,99 po |
Pour nos PA-HD3, il est possible de choisir une alimentation de 12 Vcc. moteur à courant continu à balais ou un moteur CC à balais de 24 Vcc, selon la tension d'entrée souhaitée. La course est disponible en standard, de 4 à 24 po, en fonction des contraintes d'espace et de la distance de déplacement requise. Des commandes sur mesure sont possibles jusqu'à une course de 40 po. Les interrupteurs de fin de course ne sont pas réglables ; cependant, toutes les options de course sont équipées d'interrupteurs de fin de course à capteur magnétique intégrés pour une sécurité accrue, afin de prévenir les dommages liés aux extensions et aux rétractions excessives.
Compatibilité grâce à une utilisation simple
L'actionneur standard PA-HD3 à capacité de charge élevée est doté d'un Moteur CC à balais à 2 fils pour une utilisation simple grâce à un connecteur Molex Mega-Fit à 2 broches situé à l'extrémité du câble.Cela permet une intégration aisée aux systèmes existants dans de nombreuses applications et secteurs d'activité, simplifiant ainsi l'installation. À pleine charge, le modèle standard 12 Vcc consomme jusqu'à 22,0 A. En revanche, les modèles 24 Vcc ne consomment pas plus de 11,0 A et sont compatibles avec les intensités nominales de certains de nos produits. interrupteurs à bascule.
L'actionneur linéaire PA-HD3 IP67 est compatible avec une variété de nos relais pour l'appairer avec des manettes. Avec chaque manette et boîte de commande Nous proposons une vaste gamme d'options de contrôle adaptées à tous vos projets. Consultez notre page dédiée aux relais et systèmes de contrôle pour obtenir la liste complète des options. Pour consulter les spécifications complètes et les plans cotés, veuillez visiter notre site web. Fiche technique de l'actionneur linéaire PA-HD3.
Personnalisation des capteurs à effet Hall pour le retour d'information de position
L'actionneur linéaire PA-HD3 à ultra-haute force IP67 peut être commande personnalisée pour le retour d'information des capteurs à effet Hall dans les applications nécessitant des capacités de contrôle avancées. Les capteurs à effet Hall peuvent être utilisés pour lire informations de retour de position et deviennent particulièrement avantageux pour les cas d'utilisation nécessitant des actionneurs linéaires synchronisés. En raison de la forte consommation de courant, relais D'autres composants peuvent être nécessaires pour assurer la compatibilité avec d'autres composants électroniques ayant des intensités nominales inférieures.
Supports de montage
Le supports BRK-17 conçu pour notre variété de Les actionneurs linéaires robustes sont compatibles avec le PA-HD3 et permettent une installation simple sur la tige de course et les points de fixation côté moteur. Le support offre une grande durabilité et permet une rotation de 180 degrés pour votre application. Pour plus d'informations et de spécifications, veuillez consulter la documentation. notre supports de montage page produit.
Applications industrielles de l'actionneur PA-HD3
Grâce à leur conception robuste, leurs dispositifs de protection et leur capacité de charge élevée, nos actionneurs linéaires PA-HD3 Ultra High Force IP67 fonctionnent de manière très similaire à nos Actionneurs linéaires industriels haute force PA-13 et peut être utile dans divers secteurs d'activité :
Nous avons de nombreuses applications clients réussies qui utilisent notre actionneur PA-13 similaire à haute capacité de charge, et nous sommes enthousiastes à l'idée de découvrir toutes les nouvelles possibilités offertes par notre Actionneur PA-HD3 pour environnements extrêmes apportera l'avenir !
FAQ
1. Quels secteurs industriels utilisent couramment des actionneurs linéaires robustes ?
- Les actionneurs linéaires haute performance sont largement utilisés dans les secteurs exigeant une force de levage élevée, une conception robuste adaptée aux environnements extérieurs et des dispositifs de sécurité fiables. On les retrouve fréquemment dans l'agriculture, les engins de chantier, la production industrielle, l'automatisation industrielle, les systèmes de suivi solaire et les machines lourdes. Leur capacité à soulever, pousser ou ajuster des charges importantes les rend idéaux pour les environnements difficiles.
2. Comment le PA-HD3 gère-t-il les conditions environnementales extérieures et extrêmes ?
- Le PA-HD3 est spécialement conçu pour les conditions extérieures difficiles. En tant qu'actionneur linéaire IP67, il offre une protection élevée contre la poussière et l'immersion dans l'eau, même en conditions environnementales extrêmes. Fabriqué avec des matériaux robustes, notamment un arbre en acier inoxydable, un boîtier en aluminium et des engrenages métalliques, il fonctionne dans une large plage de températures, de -40 °C à 65 °C, garantissant ainsi des performances constantes par grand froid comme par forte chaleur.
3. Les actionneurs électriques peuvent-ils remplacer les systèmes hydrauliques dans les installations industrielles ?
- Oui, les actionneurs électriques peuvent souvent remplacer systèmes hydrauliquesL'hydraulique est traditionnellement privilégiée pour les applications nécessitant une force extrêmement élevée ; cependant, les actionneurs électriques offrent désormais des forces supérieures à celles des années précédentes et des forces comparables à celles de certains systèmes hydrauliques dans de nombreux cas d'utilisation. Les actionneurs électriques sont particulièrement avantageux dans les applications où la précision, la programmabilité et la réduction des coûts de maintenance sont essentielles. De plus, ils sont plus économes en énergie, plus faciles à intégrer et mieux adaptés au respect de certaines contraintes environnementales, sans nécessiter de conduites de fluide, de pompes ni de maintenance régulière pour la détection des fuites.
EN RÉSUMÉ
L'actionneur linéaire PA-HD3 Ultra High Force IP67 allie une robustesse à toute épreuve à des performances inégalées au sein de notre gamme. Doté de la force la plus élevée de notre catalogue, d'une protection IP67 contre les infiltrations et d'une résistance aux températures extrêmes, cet actionneur est conçu pour les environnements les plus exigeants.
Nous espérons que ces informations vous ont paru aussi intéressantes qu'à nous, notamment si vous avez des applications industrielles nécessitant un actionneur linéaire IP67 haute force pour environnements extrêmes. Pour toute question ou pour discuter plus en détail de nos produits, n'hésitez pas à nous contacter ! Experts dans notre domaine, nous serons ravis de vous aider.
