12-24 VDC - Commande d'actionneur à effet Hall synchronisée à 4 canaux - 25A - Télécommandes sans fil

12-24 VDC - Commande d'actionneur à effet Hall synchronisée à 4 canaux - 25A - Télécommandes sans fil

Model: PA-41-4-12V24V

En stock
Expédié sous 24 heures
Remise sur volume
1-6 unités $525.00 CAD
7-9 unités $509.25 CAD
10–19 unités $498.75 CAD
20–49 unités $488.25 CAD
Prix habituel $525.00 CAD
Prix habituel Prix promotionnel $525.00 CAD
En vente Épuisé
  • Calculateur d’actionneur linéaire
  • Obtenez gratuitement le guide de l'actionneur
Afficher tous les détails
Description
PA-41-4-12V24V Caractéristiques

Le boîtier de commande PA-41-4-12V24 permet le contrôle synchrone de quatre actionneurs linéaires avec retour à effet Hall. À l'aide de l'une des 2 télécommandes sans fil fournies, les utilisateurs ont la possibilité d'étendre, d'arrêter et de rétracter leurs actionneurs synchronisés jusqu'à 100 pieds de distance (en plein air). Le boîtier de commande possède des capacités momentanées et non momentanées pour les télécommandes sans fil, un interrupteur à bascule momentané RC-13 filaire, ainsi qu'un fusible en ligne pour se protéger contre les courts-circuits.

À l’aide du faisceau de câbles inclus, connectez les actionneurs linéaires au boîtier de commande. Appliquez 12-24 V CC sur les fils d'alimentation et le système est maintenant prêt à être utilisé. Il est important de s'assurer que l'alimentation électrique a un ampérage suffisant pour contrôler les actionneurs linéaires. Le PA-41-4-12V24 est conçu pour gérer un maximum de 6,25 A par canal à 12 VCC et 5 A par canal à 24 VCC.

Veuillez consulter la fiche technique PA-41-4-12V24 pour plus d'informations sur les commandes, le câblage et le dépannage.

* Uniquement compatible avec les actionneurs de type effet Hall 12 VDC ou 24 VDC. Contrôle simultanément 4 actionneurs à effet Hall correspondants pour parcourir la même vitesse ensemble dans la même direction. Assurez-vous que les actionneurs PA-04-HS ne sont pas complètement chargés pour rester dans les limites nominales actuelles.

Vue d'ensemble
PA-41-4-12V24V Caractéristiques

Le boîtier de commande PA-41-4-12V24 permet le contrôle synchrone de quatre actionneurs linéaires avec retour à effet Hall. À l'aide de l'une des 2 télécommandes sans fil fournies, les utilisateurs ont la possibilité d'étendre, d'arrêter et de rétracter leurs actionneurs synchronisés jusqu'à 100 pieds de distance (en plein air). Le boîtier de commande possède des capacités momentanées et non momentanées pour les télécommandes sans fil, un interrupteur à bascule momentané RC-13 filaire, ainsi qu'un fusible en ligne pour se protéger contre les courts-circuits.

À l’aide du faisceau de câbles inclus, connectez les actionneurs linéaires au boîtier de commande. Appliquez 12-24 V CC sur les fils d'alimentation et le système est maintenant prêt à être utilisé. Il est important de s'assurer que l'alimentation électrique a un ampérage suffisant pour contrôler les actionneurs linéaires. Le PA-41-4-12V24 est conçu pour gérer un maximum de 6,25 A par canal à 12 VCC et 5 A par canal à 24 VCC.

Veuillez consulter la fiche technique PA-41-4-12V24 pour plus d'informations sur les commandes, le câblage et le dépannage.

* Uniquement compatible avec les actionneurs de type effet Hall 12 VDC ou 24 VDC. Contrôle simultanément 4 actionneurs à effet Hall correspondants pour parcourir la même vitesse ensemble dans la même direction. Assurez-vous que les actionneurs PA-04-HS ne sont pas complètement chargés pour rester dans les limites nominales actuelles.

Spécifications des produits
Number of Channels4
Input Voltage 12-24 VDC
Output Voltage 12-24 VDC
Max Current at 12VDC Per Channel 6.25 A
Max Current at 24VDC Per Channel 5 A
Duty Cycle 10% (2 min on, 18 min off)
Feedback Input Hall Effect Sensor
Operational Temperature -30°C to 60°C (-22°F to 149°F)
Housing Color Black
Housing Material Plastic
Certifications CE, FCC
Kit Includes 1 control box, 2 wireless remotes, 1 power wire harness w/ in-line 30A fuse, 1 Remote Sync Pushbutton, Wired Rocker Switch (RC-13)
Wireless Frequency 433.92 Mhz
Wireless Range 100 Ft
Wireless Remote Functions Up, Down, Pause (Momentary/Non Momentary Modes)
Wired RockerIncluded
Remote Battery Type 2x CR2016 3V Lithium cell

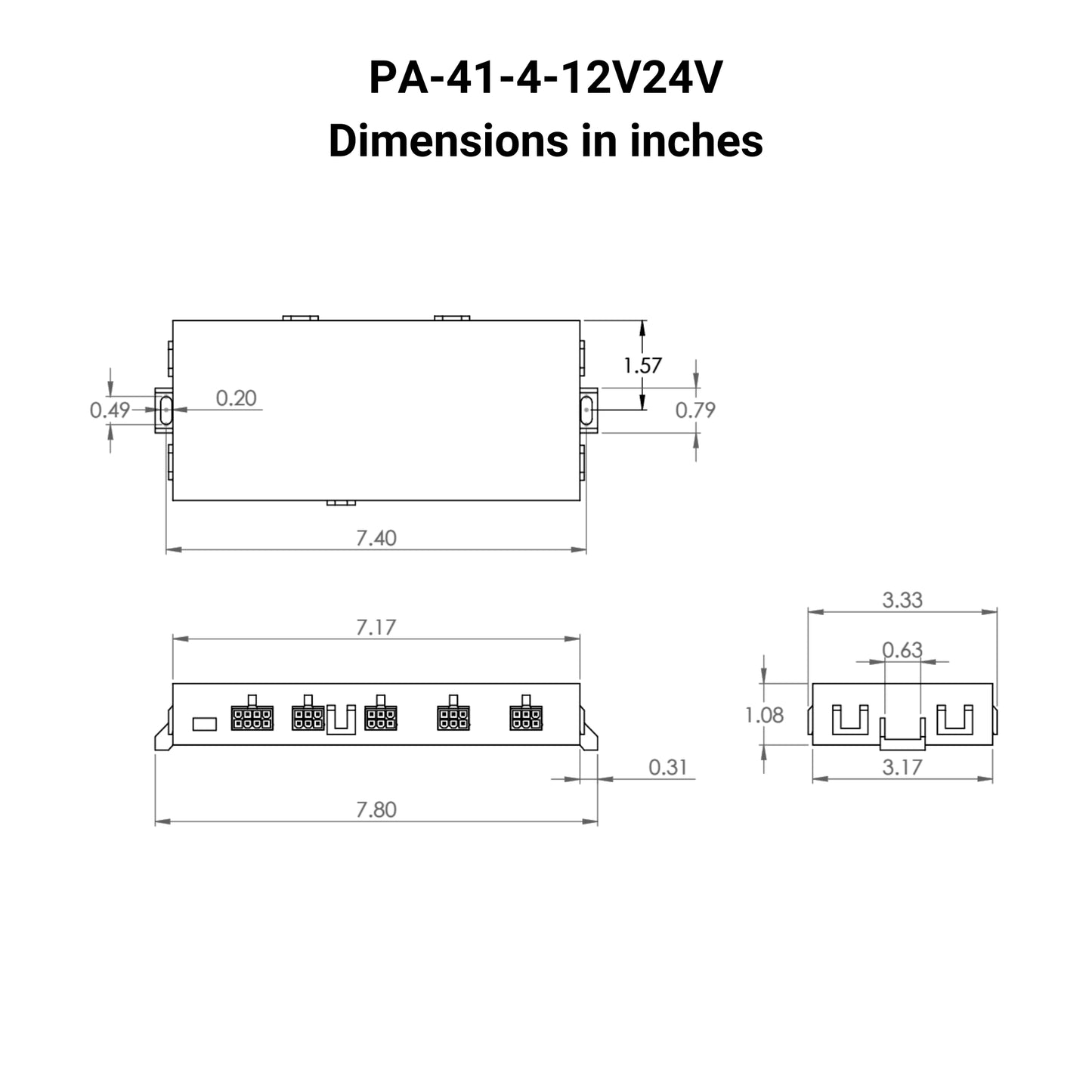

Dimensions 7.87" x 3.35" x 1.10"
Warranty18 Months
Compatibilité des boîtiers de contrôle
Informations techniques

Le respect de normes est crucial pour notre entreprise afin de s'assurer que nos produits et services sont à un niveau de qualité qui garantie la satisfaction de la clientèle. Chez Progressive Automations, nous ne visons que le meilleur pour nos clients et nous nous continuons d'innover. Pour cette raison, nous sommes ravis d'annoncer que Progressive Automations est désormais certifié ISO 9001:2015 !

En savoir plus

Fiches techniques

PA-41-4-12V24V Data Sheet

Data Sheet for PA-41-4-12V24V

View
Vidéo et articles
Vidéos
Articles de blog connexes:
Photo of track linear actuators and text in the centre "Track Linear Actuators features and applications"

Track Linear Actuators and Their Further Applications

Nathan Bong

A track linear actuator’s operation is similar to a standard actuator except that its range of mo...

En savoir plus
Soutien
FAQ
Comment puis-je déterminer quel actionneur linéaire est le mieux adapté à mon application ?

En fonction de votre application, vous devez tenir en compte différentes exigences techniques lors de la détermination de l' actionneur linéaire dont vous avez besoin. Ces exigences incluent la force, la course, la vitesse et les dimensions de fixation. Pour des informations détaillées sur l'actionneur, vous pouvez vous référer soit à la fiche technique, soit au tableau des spécifications situé sur la page produit de l'actionneur sélectionné. Vous pouvez également nous contacter pour parler avec l’un de nos ingénieurs experts.

Qu'est-ce que le cycle de service et comment est-il calculé ?

Le cycle de service est la fraction de la période de travail pendant laquelle un actionneur linéaire peut rester actif. Vous pouvez calculer le cycle de service d'un actionneur linéaire à l'aide de l'équation suivante : Cycle de service (%) = (Durée pendant laquelle l'actionneur linéaire est actif) / (Durée d'une période de travail)

Par exemple : avec un cycle de service de 25 %, un actionneur peut fonctionner pendant 5 minutes en continu avant de devoir s'arrêter pendant 15 minutes avant de fonctionner.

Que signifie la course ? Comment suis-je censé savoir quelle taille choisir ?

La course est la distance de déplacement de la tige extensible. Pour trouver la longueur de course dont vous avez besoin, mesurez votre application de la position complètement rétractée à la position complètement déployée. La différence sera égale à la longueur de course dont vous avez besoin.

Comment puis-je savoir quel indice de force convient à mon application ?

Nous recommandons toujours d'acheter un actionneur avec une force nominale supérieure à celle requise par l'application. Si vous n'êtes pas sûr de vos besoins en force, cet article peut vous aider à calculer ceci : Comment calculer la force pour trouver le bon actionneur linéaire

Puis-je synchroniser mes actionneurs linéaires ?

Oui, c'est possible. Cependant, cela dépend des unités que vous utilisez. Pour synchroniser les actionneurs, ils nécessitent une forme de rétroaction telle qu'un potentiomètre ou des capteurs à effet Hall. Pour plus d'informations, consultez ci-dessous certains de nos contenus clés concernant la synchronisation des actionneurs linéaires.

Contrôler plusieurs actionneurs linéaires en même temps

Comment utiliser les boîtiers de commande FLTCON-2 et FLTCON-4 ?

Quelles sont les options du boîtier de commande pour mon actionneur ?

Le boîtier de commande que vous choisissez doit être capable de fournir une tension et un courant suffisants à votre actionneur. Si vous n'êtes pas sûr des spécifications, veuillez nous contacter .

Vous pouvez également trouver des boîtiers de commande compatibles sur la page produit de votre actionneur linéaire sélectionné.

Qu’est-ce que le retour arrière ? -- Que signifient les charges nominales dynamiques et statiques ? -- Qu'est-ce que le chargement latéral ?
Qu’est-ce que le retour arrière ?

Le retour en arrière se produit lorsqu'un actionneur commence à glisser sous une charge, lorsqu'il est surchargé ou lorsque l'actionneur a été endommagé. Voir la vidéo.

Que signifient les valeurs de charge dynamique et statique ?

La charge nominale dynamique est la quantité de poids qu'un actionneur peut tirer ou pousser en toute sécurité lorsqu'il est alimenté. La charge statique est le poids que l'actionneur peut supporter ou supporter sans reculer lorsqu'il n'est pas alimenté. Par exemple, disons simplement que vous avez un actionneur installé sur une fenêtre et que la charge statique de l'actionneur est de 100 lb, il pourrait subir un retour en arrière en cas de vent fort, ce qui signifie qu'il y aura plus de pression exercée sur l'actionneur, ce qui dépasser la charge nominale de 100 lb de l’actionneur.

Qu’est-ce que le chargement latéral ?

Le chargement latéral se produit lorsque l'actionneur subit des forces latéralement. Les actionneurs ne sont pas du tout destinés à gérer les forces latérales, donc s'ils subissent des forces latérales, ils seront endommagés ou la pliera. Il est donc conseillé de ne jamais utiliser de forces latérales et de toujours s'assurer que l'actionneur est entièrement aligné ou synchronisé avec votre application, afin qu'il ne supporte aucune charge autre que la charge axiale. Voir la vidéo.
