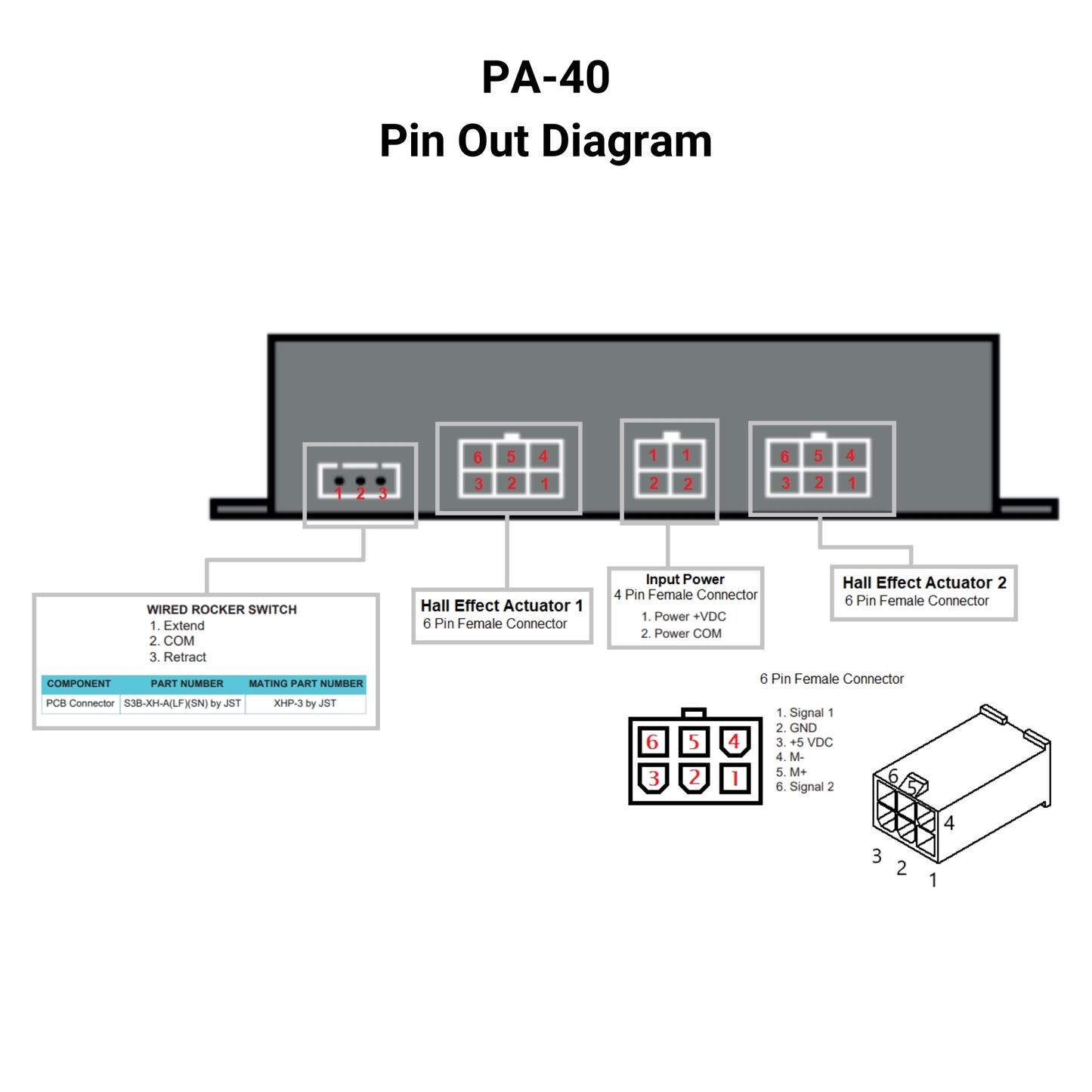

  • 12 VDC - Synchronized Dual Hall Effect Actuator Control - 30A - Wireless Remotes Pin Out Diagram
1 7

12 VDC - Commande d'actionneur à double effet Hall synchronisé - 20A - Télécommandes sans fil

12 VDC - Commande d'actionneur à double effet Hall synchronisé - 20A - Télécommandes sans fil

Model: PA-40

En stock
Expédié sous 24 heures
Remise sur volume
1-6 unités $129.99 CAD
7-9 unités $126.99 CAD
10-19 unités $123.99 CAD
20+ unités $120.99 CAD
50+ Obtenir un devis
$129.99 CAD
$340.00 CAD $129.99 CAD
En vente Épuisé
  • Calculateur d’actionneur linéaire
  • Obtenez gratuitement le guide de l'actionneur
  • Replacement chart
Afficher tous les détails
Description
PA-40 Caractéristiques

Le boîtier de commande PA-40 permet la commande synchronisée de deux actionneurs linéaires avec rétroaction à effet Hall. À l'aide de la télécommande RF fournie, les utilisateurs ont la possibilité d'étendre, d'arrêter et de rétracter leurs actionneurs synchronisés de 30 à 50 pieds (en aire ouverte). Le boîtier de commande a des capacités momentanées et non momentanées ainsi qu'un fusible aligné pour protéger des courts-circuits.

À l'aide du faisceau de câbles inclus, connectez les actionneurs linéaires au boîtier de commande. Appliquez 12 VDC sur les câbles d'alimentation et le système est prêt à utiliser. Il est important de s'assurer que l'alimentation a un ampérage suffisant pour la commande d'actionneurs linéaires. Le PA-40 est conçu pour supporter un maximum de 10A par canal.

Veuillez consulter la fiche technique du PA-40 pour plus d'informations sur les commandes, le câblage et les solutions de dépannage.

* Commande parallèle d'actionneurs linéaires à 12 VDC.

* Uniquement compatible avec les actionneurs de type effet Hall 12 VDC. Contrôle simultanément 2 actionneurs à effet Hall pour parcourir la même vitesse ensemble dans la même direction. Assurez-vous que les actionneurs PA-04-HS ne sont pas complètement chargés pour rester dans le courant nominal.

Options sur mesure

Vous recherchez un actionneur mais les spécifications ne correspondent pas exactement à ce dont vous avez besoin ? Nous avons une longue liste de capacités pouvant être faites sur mesure pour vous assurer d'obtenir exactement ce dont vous avez besoin pour votre projet. Téléchargez la fiche technique de ce produit et découvrez vos options sur mesure !

PA-40 Compatibility Chart
Vue d'ensemble
PA-40 Caractéristiques

Le boîtier de commande PA-40 permet la commande synchronisée de deux actionneurs linéaires avec rétroaction à effet Hall. À l'aide de la télécommande RF fournie, les utilisateurs ont la possibilité d'étendre, d'arrêter et de rétracter leurs actionneurs synchronisés de 30 à 50 pieds (en aire ouverte). Le boîtier de commande a des capacités momentanées et non momentanées ainsi qu'un fusible aligné pour protéger des courts-circuits.

À l'aide du faisceau de câbles inclus, connectez les actionneurs linéaires au boîtier de commande. Appliquez 12 VDC sur les câbles d'alimentation et le système est prêt à utiliser. Il est important de s'assurer que l'alimentation a un ampérage suffisant pour la commande d'actionneurs linéaires. Le PA-40 est conçu pour supporter un maximum de 10A par canal.

Veuillez consulter la fiche technique du PA-40 pour plus d'informations sur les commandes, le câblage et les solutions de dépannage.

* Commande parallèle d'actionneurs linéaires à 12 VDC.

* Uniquement compatible avec les actionneurs de type effet Hall 12 VDC. Contrôle simultanément 2 actionneurs à effet Hall pour parcourir la même vitesse ensemble dans la même direction. Assurez-vous que les actionneurs PA-04-HS ne sont pas complètement chargés pour rester dans le courant nominal.

Options sur mesure

Vous recherchez un actionneur mais les spécifications ne correspondent pas exactement à ce dont vous avez besoin ? Nous avons une longue liste de capacités pouvant être faites sur mesure pour vous assurer d'obtenir exactement ce dont vous avez besoin pour votre projet. Téléchargez la fiche technique de ce produit et découvrez vos options sur mesure !

PA-40 Compatibility Chart
Spécifications des produits
Control Ability:
2 actionneurs à effet Hall correspondants simultanément
Input Voltage:
12 VDC
Unit Weight:
0.6 lbs
Output Power:
12 VDC
Current:
20A (10A par canal)
Kit Includes:
1 boîtier de commande, 2 télécommandes sans fil, 1 faisceau de câbles d'alimentation avec fusible 30A aligné
Remote Functions:
Haut, Bas, Pause (momentané/non momentané)
Remote Battery Type:
2 piles lithium CR2016 3V
Size:
5,9" x 1,3" x 3,9"
AC Power Option:
avec PS-20-12, PS-20-12-67, PS-40-12
Compatibilité des boîtiers de contrôle
Informations techniques

Le respect de normes est crucial pour notre entreprise afin de s'assurer que nos produits et services sont à un niveau de qualité qui garantie la satisfaction de la clientèle. Chez Progressive Automations, nous ne visons que le meilleur pour nos clients et nous nous continuons d'innover. Pour cette raison, nous sommes ravis d'annoncer que Progressive Automations est désormais certifié ISO 9001:2015 !

En savoir plus

Fiches techniques

PA-40 User Manual
PA-40 User Manual

User Manual for PA-40

View
Base de connaissances
Vidéo et articles
Vidéos
Articles de blog connexes:
The Pros & Cons of Feedback Devices

Les avantages et les inconvénients des dispositifs de rétroaction

Temir Baimukhametov

Les moteurs à courant continu sont largement utilisés dans les applications industrielles et dom...

En savoir plus
FAQ
How does the PA-40 achieve synchronized motion between two Hall Effect actuators and what conditions must be met?

The PA-40 synchronization process counts Hall pulses from each actuator and balances the PWM output being supplied to power the motors to keep both actuators at the same speed. Use the same-model hall effect actuators with equal stroke, voltage, and force ratings for best results.

What are the compatibility requirements for actuators used with the PA-40 control box?

The PA-40 is a 12V hall effect actuator only control box that handles up to 10A per channel of 2 matching actuators with brushed DC motors.

What power supply specifications are recommended to ensure stable performance of the PA-40 at 10 A per channel?

Select a 12 VDC power supply sized for 20A of current draw to meet the actuator power requirements of your setup at 10 A per channel.

How can users switch between momentary and non-momentary control modes on the PA-40?

Changing actuator control settings for momentary and non-momentary modes requires access inside the enclosure. Once you have access, follow the steps below:

Momentary Mode

  • Ensure the Jumper M2 on the PCB is connected to the PCB
  • Hold UP or DOWN to go forward or backward
  • Release UP or DOWN to stop

Non-Momentary Mode

  • Ensure the Jumper M1 on the PCB is disconnected
  • Press UP or DOWN to go forward or backward
  • Press UP or DOWN again to stop
What are the safety limitations of the PA-40, and what happens if actuators exceed load or current rating?

The PA-40 has a duty cycle of 10% (2 minutes on, 18 minutes off) and can handle up to 10A per channel. For short circuit protection, the PA-40 safety fuse comes installed in the included wire harness. The operation stops and enters an error state when an overheat condition exceeds the duty cycle or an out-of-sync condition occurs. Remove the cause, allow cooling if needed, then restore power and do a reset procedure as needed.
